| Standart: | ISO16750-4 madde 5.4.2 | Malzeme: | SUS316# |
|---|---|---|---|
| Su püskürtme memesi: | yuva jeti | Akış hızı: | (3~4)L/3sn |
| deneme suyu: | e-iyonize su veya +%3 Arizona ince tozu | Kontrol bileşenleri: | dokunmatik ekran+PLC |
| Vurgulamak: | ISO16750-4 Su Püskürtme Test Odası,PLC Su Püskürtme Test Odası,SUS316 Su Püskürtme Test Cihazı |
||

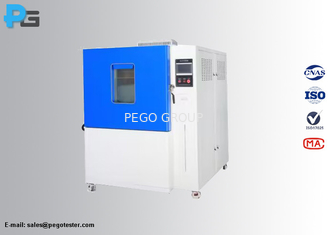

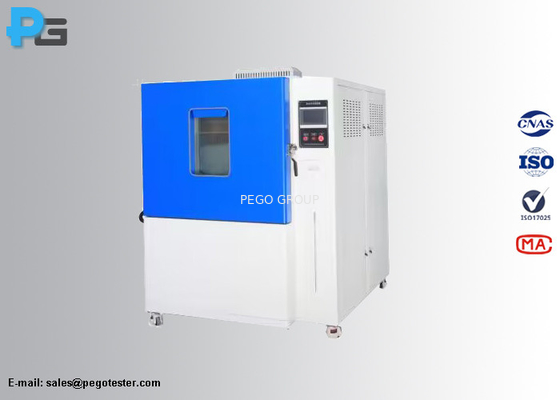

ISO16750-4 Yol Aracını Test Etmek İçin Slot Jetli Buzlu Su Püskürtme Test Odası
1. Giriş
Sıçrama suyu test odası, ISO16750-4 madde 5.4.2'nin gerekliliklerini karşılar.Kışın ıslak yollarda sürerken sıcak bir sistem veya bileşenlerin üzerine sıçrayan buzlu suyu simüle etmek için yalnızca sıçrayan su veya yüksek sıcaklık testi için kullanılabilir.Arıza modları, farklı sıcaklık genleşme katsayılarının neden olduğu malzemelerin mekanik olarak çatlaması veya conta arızalarıdır.Çeşitli elektronik, elektrik, plastik ve diğer hammadde ve cihazların soğuk direnci, ısı direnci, buzlu su sıçrama direnci testi ve kalite kontrol mühendisliği için bir güvenilirlik test cihazıyım.
2. Özellikler:
● Buzlu su sıçrama direnci testi için
● Ekipmanın iç duvarı paslanmaz olması için SUS316# paslanmaz çelikten yapılmıştır.
● Isı yalıtım malzemesi: ısı yalıtım performansını sağlamak ve haznede dengeli ve sabit bir sıcaklık sağlamak için yüksek yoğunluklu cam elyaf pamuk.
● Kapıda dahili test durumunu gözlemlemek için uygun olan şeffaf bir gözetleme penceresi (çok katmanlı içi boş temperli cam) ve LED aydınlatma ile donatın
● Karıştırma sistemi, güçlü konveksiyon ve dikey difüzyon sirkülasyonu elde etmek için uzun eksenli bir fan motorunu ve yüksek ve düşük sıcaklığa dayanıklı SUS304# paslanmaz çelik çok bıçaklı çarkı kullanır, böylece laboratuvardaki sıcaklık üniform ve sabittir;
● Test alanının hava sızdırmazlığını sağlamak için kapı ile ekipmanın şasesi arasında çift katlı yüksek sıcaklığa dayanıklı yüksek gerilimli sızdırmazlık şeritleri kullanılmaktadır.Kapının iç paneli SUS316# paslanmaz çelikten yapılmıştır ve kullanımı daha kolay olan tepkisiz kapı kolu kullanılmıştır;
Kontrol bileşenleri: 7 inç dokunmatik ekran + PLC.Elektrik bileşenleri LS, Omron, vb. tarafından yapılmıştır. Kablolama işlemi Çin ulusal standartlarının gereksinimlerini karşılar, elektrik panosunun yerleşimi makul, kablolama sağlam ve işaretleme açıktır.
● Ekipmanın soğutma sistemi en alta monte edilmiştir.Kompresör, soğutma etkisi ve güvenilirliği sağlamak için ithal Fransız Taikang markasını kullanır, yoğuşma yöntemi hava soğutmalıdır ve R404R çevre dostu soğutucu akışkan kullanılır.Tüm sistem boru hattı, soğutma sisteminin uzun süre stabil bir şekilde çalışabileceğini doğrulamak için basınçlı 48H sızıntı testini geçmiştir.Gövde ısı eşanjörü, tuzlu su korozyonunu önlemek için SUS316# paslanmaz çelikten yapılmıştır;
● Debimetre: Buzlu su sıçrama testinin debisini ölçmek için dijital bir debimetre kullanılır.Dijital akış ölçerin sinyali PLC'ye geri beslenir ve otomatik sabit akış PID tarafından kontrol edilir ve akış hızı doğrudan dokunmatik ekranda görüntülenir.
● Yüksek kaliteli sabit PU hareketli Kore tekerleri, makinenin alt kısmına takılır, bu da makineyi belirlenen konuma kolayca hareket ettirebilir ve sonunda tekerlekleri sabitleyebilir;
● Buzlu su sıçrama testi: meme, test odasının sağ tarafında sabitlenmiştir;sprey mesafesi numune hareket ettirilerek ayarlanır.
3. Şartname
| Dış boyut (L*W*H) | 1500*1900*2250 (mm) |
| İç ölçü (L*W*H) | 1000*1000*1000 (mm) |
| Sprey ağızlığı |
Slot jeti*1
|
| Meme konumu |
İç odanın sağ tarafı
|
| Meme ile test edilen cihaz arasındaki mesafe | (325±25) mm (düzenli olarak ayarlayın) |
| Yüksek sıcaklık aralığı | RT +10℃~150℃ |
| ısıtma hızı | RT +10℃~150℃ ≤ 45dk |
| Sıçrama suyu sıcaklığı | 0°C~+4°C |
| Soğutma hızı | +25℃~2℃≤ 60dk |
| Su akışı | (3~4)L/3sn |
| test sıvısı | Deiyonize su veya +%3 Arizona ince tozu |
| Döngü başına enjeksiyon süresi (30dk) | 3s, ara süre: 29dk57s (dokunmatik ekran ayarı) |
| Şok sayısı (döngü) | 100 döngü (dokunmatik ekran ayarı) |
| çalışma gücü | 380V/50Hz (3 faz 4 kablo + koruyucu topraklama) |
| Güç | 12.0KW |
| Koruyucu Topraklama Direnci | Koruyucu topraklama kablosunun topraklama direnci < 4Ω |
