1.2/50us EVCS için İmpulse Dielektrik Direnme Testine İmpulse Voltaj Jeneratörü

Elektriksel Güvenlik Deneme Ekipmanı
February 21, 2025
Category Connection: EMC Test Cihazları
sohbet Bizimle iletişim kur
Tags:
#elektrostatik boşalma jeneratörü #emc test odası #emc test hizmetleri
Brief: Bu video, LSG-1020 Yıldırım Dalgalanma Sisteminin EV şarj istasyonları için darbe dielektrik dayanım testlerini nasıl gerçekleştirdiğini gösteren rehberli bir gösterim sunmaktadır. Ekipmanı çalışırken görecek, anahtarlama ve yıldırım geçişlerini simüle etmeye yönelik test iş akışları hakkında bilgi edinecek ve yerleşik birleştirme/ayırma ağı ve güvenlik özellikleri hakkında bilgi edineceksiniz.
Related Product Features:
  • Kapsamlı dalgalanma simülasyonu için 1,2/50μs ve 8/20μs kombinasyon dalgaları üretir.
  • 0,2KV'den 10KV'a kadar açık devre çıkış voltajı ve 5KA'ya kadar kısa devre akımı sunar.
  • Güç hattı bağışıklık testleri için dahili 3 fazlı 380V/20A Bağlama/Ayırma Ağı (CDN).
  • Kolay kullanım, program tasarımı ve 1000 test hafıza grubu için 7 inç LCD dokunmatik ekrana sahiptir.
  • Harici bir osiloskopla kullanıldığında aşırı gerilim ve akım dalga biçimlerini izler.
  • Gerilim hataları ve çıkışsızlık durumları için uyarılarla birlikte akıllı dalgalanma çıkışı testi sağlar.
  • EUT çalışma voltajını ve akımını izlerken aşırı voltaj ve aşırı akım korumasını içerir.
  • Çok yönlü test senaryoları için LN, L-PE ve N-PE dahil olmak üzere birden fazla bağlantı modunu destekler.
SSS:
  • LSG-1020 Yıldırım Dalgalanma Sistemi hangi standartlara uygundur?
    LSG-1020'nin aşırı gerilim bağışıklık testi için IEC61000-4-5 ve GB/T17626.5 standartlarıyla uyumlu olduğu onaylanmıştır.
  • Bu jeneratör ne tür geçici dalgalanmaları simüle edebilir?
    Hem güç kaynağı kesintilerinden kaynaklanan geçiş geçişlerini hem de doğrudan veya dolaylı yıldırım çarpmalarından kaynaklanan yıldırım geçişlerini simüle ederek 1,2/50μs voltaj dalgaları ve 8/20μs akım dalgaları üretir.
  • Bu dalgalanma jeneratörünün maksimum çıkış kapasitesi nedir?
    Jeneratör, 0,2KV'den ayarlanabilir seviyelerle 10KV'ye kadar açık devre çıkış voltajı ve 5KA'ya kadar kısa devre çıkış akımı sağlar.
  • Bu ekipman üç fazlı güç sistemlerini test edebilir mi?
    Evet, L1-N, L2-N, L3-N, L1-PE, L2-PE, L3-PE ve N-PE için birleştirme modlarını destekleyen yerleşik bir 3 fazlı 380V/20A birleştirme/ayırma ağını içerir.
İlişkili Videolar

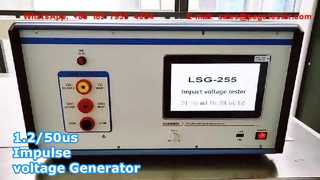

1.2/50us Darbe Gerilim Jeneratörü 12KV Dalgalanma Testi 01:04
