IK01 (0,14J) -IK11 (50J) Pendulum Çekiç Mekanik Çarpışma Deneme Aygıtı IEC62262
1. Giriş

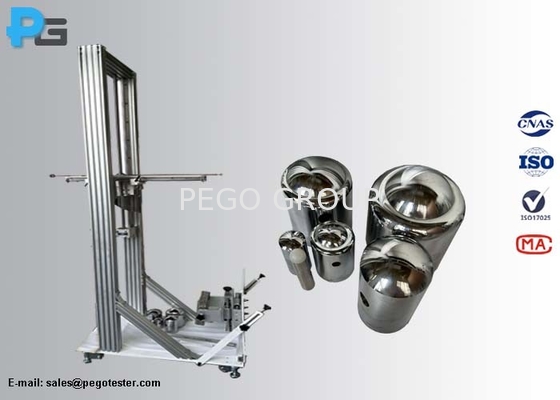

Salıncak çekiçli mekanik çarpma test cihazı, IEC60068-2-75 test Eha ve IEC62262'nin test gereksinimlerini karşılayabilir.IK07 (2J) ile IK11 (50J) arasındaki çarpıcı elemanlar çelikten yapılmıştır., IK01 ile IK06 testleri için çarpıcı eleman polimitten yapılmıştır ve tBurada salıncak borusu ile sabitlemek için çarpıcı elemanın ortasında bir delik vardır, eşdeğer kütle çarpıcı elemanın gerçek kütlesine eşit değildir.ve salıncak boruların kütleleri çarpıcı elemanların kombinasyon kütlesi göre yapılandırılmıştır. Deneme teçhizatı, alüminyum alaşımdan yapılmıştır, alt kısmında dört tekerlek bulunur ve tüm cihaz serbestçe hareket edebilir. IK01 ila IK11 testlerini gerçekleştirmek için düşme yüksekliği ayarlanabilir,ekipman düşme yüksekliğini göstermek için bir kadranla yapılandırılırYolculuk yüksekliği, farklı çarpma noktalarının yüksekliğine uygun olarak özelleştirilebilir.
Pendulum çekici, çarpma noktalarının sarkısız dikey yüzeylerde olduğu durumlarda uygulanabilir. IK01 ila IK06 testleri, test fişleri, soketler, montaj bolksları, bezler,kapaklarIK07 ila IK11 testleri aydınlatıcıların, EV şarj cihazlarının ve ev aletlerinin test edilmesi için uygulanır.
2. Parametreler
| Swing Pipe |
Çelik boru 1 (Uzunluğu: 1000mm, dış çapı: 15.9mm, kalınlığı: 1.5mm) 2J'den fazla enerji için
Çelik boru 2 (Uzunluğu: 1000mm, dış çapı: 9.0mm, kalınlığı: 0.5mm) 2J'den fazla olmayan enerjiler için
|
| Çarpışma açısı |
0 ~ 900 |
| Kaldırma darbe |
200-1200 mm |
| Çarpışma çekiçleri |
Çarpıcı elemanlar: Nylon'dan yapılan IK01 ila IK06 testleri için ≤1J
Çarpıcı elemanlar: IK07 testi için 2J, IK08 testi için 5J, IK09 testi için 10J, IK10 testi için 20J, çelikten yapılmıştır.
|
| Çekiçlerin eşdeğer kütlesi |
≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| Çekiç serbest bırakma yöntemi |
El serbest bırakma |
| Montaj Aygıtları |
1) IEC60068-2-75 şekli D'ye göre tasarlanmıştır.3, IK01 ile IK06 testleri için uygulanır
IK07 ila IK10 testleri için düz montaj plağı, 0-90° ayarlanabilir açı, M6 vida delikleri ile donatılmıştır.
|
3Sıkça Sorulan Sorular
1) Düşme yüksekliğini nasıl öğrenebiliriz?
Pego: cihaz düşme yüksekliğini göstermek için bir diyalog ayarlar.
| Düşme Yüksekliği |
| Enerji/J |
0.14 |
0.2 |
(0.3) |
0.35 |
(0.4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
| Eşdeğer kütle/kg |
0.25 |
(0.2) |
0.25 |
(0.2) |
0.25 |
(0.2) |
(0.2) |
0.25 |
0.25 |
0.25 |
0.5 |
1.7 |
5 |
5 |
10 |
| Düşme yüksekliği ± 1% mm |
56 |
(100) |
80 |
(150) |
140 |
(200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2Örneği nasıl yerleştireceğiz?
Pego: ekipman düz bir montaj tesisi ile yapılandırılır, daha hafif örnekleri test etmek için montaj plakasına yerleştirilebilir.Bu nedenle numune sabit olarak montaj plakasına sabitlenebilir ve 0-90° eğilimli olabilir.Ağır veya hacimli örneklerin test edilmesi için, topraklara yerleştirilebilirler. IK01 ile IK06 testleri için kontrplak montaj cihazı düz montaj cihazına monte edilir.
3) İkincil etkilerden nasıl kaçınılabilir?
Pego: Çekiç ilk çarpışmadan sonra çarpma elemanını el ile tutarak, çarpma bozulmasını önlemek için koldan kaçınarak tutulur.Kullanıcılar elektronik frenli cihazı da kullanabilirler., ama salıncak kolun deformasyon riski vardır.
4) Kurulum hizmeti verecek misiniz?
Pego: ekipmanın montaj servisine ihtiyacı olmayacak, ekipmanı bir bütün olarak göndereceğiz.
