IEC 62196-1 10Rpm'lik VE iletkenlerinin hasarını kontrol etmek için test cihazı

Büyük resim : IEC 62196-1 10Rpm'lik VE iletkenlerinin hasarını kontrol etmek için test cihazı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	PEGO Group
Sertifika:	Third-Lab Calibration Certificate
Model numarası:	PG-ADC

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 set
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	Ahşap kasa
Teslim süresi:	15 iş günü
Ödeme koşulları:	T/T, Western Union, MoneyGram
Yetenek temini:	50 takım/ay

İletişim

Detaylı ürün tanımı

Standart:	IEC62196-1, IEC60884, IEC60669-1, IEC62052-31	Çalışma Gücü:	AC 220V/50HZ
çalışma istasyonu:	1 veya özelleştirilebilir	çalışma hızı:	10±2Rpm
test yüksekliği:	250-500 ayarlanabilir	Burç dönüş çapı:	75mm ve 76mm
Uygulanan EUT:	Konektörler ve Terminaller	Garanti:	12 Aylık
Vurgulamak:	IEC 62196-1 Test Aygıtı , 10Rpm IEC 62196-1 Test Aygıtı , VE iletkenler IEC 62196-1 Test cihazı

IEC 62196-1 10Rpm'lik VE iletkenlerinin hasarını kontrol etmek için test cihazı

1- VE iletkenlerinin hasarını kontrol etmek için cihazların kullanımı:
EV iletkenlerinin hasarını kontrol etmek için kullanılan cihaz, IEC62196-1 13.3 numaralı figür 12'deki IEC60884-1:2022 numaralı paragraf 12'deki test gereksinimlerini karşılamak üzere tasarlanmıştır.2.5 ve 13 numaralı resimde, IEC60669-1 Bölüm 12.2.5 ve Şekil 9, IEC62052-31 Bölüm 6.9.7.3 (yağlanma testi için). Aygıt kılavuz rayı vida yapısını benimser, kovası, kütlesi, kabuğu vb. içerir.Aygıt otomatik olarak durur ve alarm verir.Aparat, vida sıkıştırmalı veya vidasız sıkıştırmalı terminalin normal kullanımdaki mekanik gerilimlere dayanabilir olup olmadığını kontrol etmek için kullanılır.ve vida sıkıştırma terminalinin tasarımı ve yapısının, kondüktörü sıkıştırırken kondüktöre aşırı zarar vermeme gereksinimlerini karşılayıp karşılamadığını değerlendirmek.

Test yöntemi:
İletici ucu, tablo 3'te gösterildiği gibi, aksesuarın altındaki bir yükseklikte yerleştirilen bir plaka içinde uygun boyutlu bir kabuğun içinden geçirilir.,Orta çizgisi, sargı biriminin merkezi ile yatay düzlemde konsantrik olan 75 mm çapında bir daireyi tanımlar.
Sıkıştırma ünitesinin ağzı ile kabuk üst yüzeyi arasındaki mesafe, Tablo 3'teki yüksekliğin 15 mm içinde olmalıdır. Kabuk bağlanmasını önlemek için yağlanabilir.yalıtım iletkeninin bükülmesi veya dönmesiTablo 3'te belirtilen bir kütle, iletkenin ucundan asılır.
Sınav sırasında, iletken ne sıkıştırma ünitesinden kaymalı ne de sıkıştırma ünitesinin yakınında kırılmalıdır.
Bu test sırasında terminaller, iletkeni daha fazla kullanıma uygun hale getirmeyecek şekilde hasar vermemelidir.

2. EV iletkenlerinin hasarını kontrol eden cihazın özellikleri:

Model	PG-ADG	PG-ADG1	PG-ADG2
Kontrol Modu	Elektrikli kontrol
Çalışma istasyonu	1
Çalışma hızı	10±2r/dakikada
Çubuk dönme çapı	75 mm
Test süresi	0-99min59s (sınav süresi önceden ayarlanabilir ve zaman dolduğunda otomatik olarak durur)
Yapılandırılmış kütle	0.3KG, 0.4KG, 0.7KG, 0.9KG, 1.4KG, 2.0KG	0.3KG,0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg.	0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg, 2.9kg, 4.5kg, 6.8kg, 9.5kg.
Test yüksekliği	260mm, 280mm.	260mm, 280mm, 300mm.	260mm, 280mm, 300mm, 320mm, 343mm
Çubuk deliğinin çapı	6.5mm, 9.5mm.	6.5mm, 9.5mm, 13mm.	6.5mm, 9.5mm, 9.4mm, 13.0mm, 14.5mm, 15.9mm
Yükseklik ayarlama modu	El ile ayarlanabilir
Test edebileceği maksimum iletken kesit	≤10.0mm²	≤ 25,0 mm²	≤50.0mm²
Boyut ve ağırlık	L530mmD500mmH800mm/80kg
Çalışma gücü	AC220±10%, 50/60Hz
Çalışma koşulları	5-35°C (sıcaklık), 30%-90%R.H.
Standart uyumlu	IEC60884-1 Bölüm 12.2.5/Şekil 13	IEC60669-1 Bölüm 12.2.5/Şekil 9	IEC62052-31 6. madde.9.7.3/H şekli.1

Tablo 3 - Mekanik yük testi altında bükülme değerleri

Nominel kesit alanı (mm2)	Çubuk çapı (mm)	Yükseklik^a)	Kütle
1.0	6.5	260	0.4
1.5	6.5	260	0.4
2.5	9.5	280	0.7
4.0	9.5	280	0.9
6.0	9.5	280	1.4
10.0	9.5	280	2.0
16.0	13.0	300	2.9
25.0	13.0	300	4.5
35.0	14.5	300	6.8
50.0	15.9	343	9.5
70.0	19.1	368	10.4
95.0	19.1	368	14.0
120.0	22.2	406	14.0
150.0	22.2	406	15.0
185.0	25.4	432	16.8
240.0	28.6	464	20.0
300.0	28.6	464	22.7
400.0	31.8	495	50.0
500.0	38.1	572	50.0
630.0	44.5	660	70.3
Belirtilen delik çapına sahip bir kabuk, bağlanmadan iletkenin yerleşmesi için yeterli değilse, en büyük deliğe sahip bir kabuk kullanılabilir.
^a)Yükseklik toleransı H: ± 15 mm

3Rakamlar:

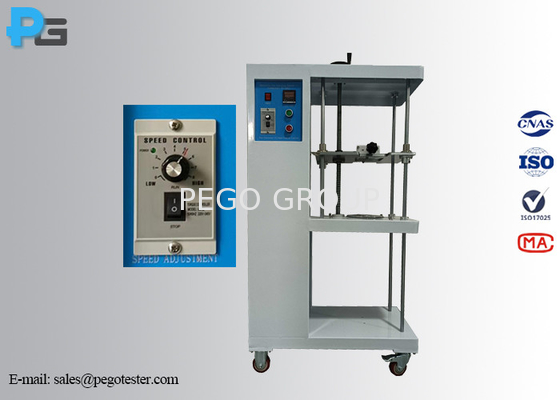

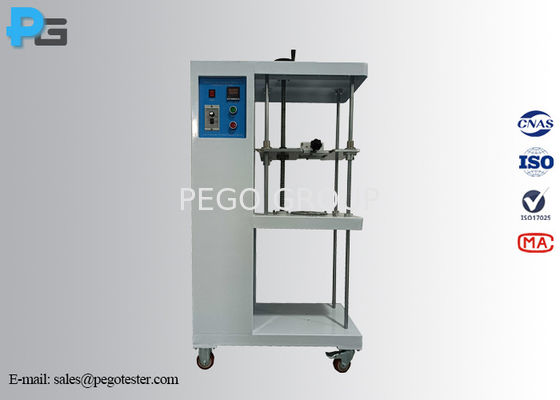

IEC 62196-1 10Rpm'lik VE iletkenlerinin hasarını kontrol etmek için test cihazı 0
