LED Goniofotometre Test Sistemi

Işık yoğunluğunun dağılımı için LED Goniophotometer Test Sistemi

Giriş:

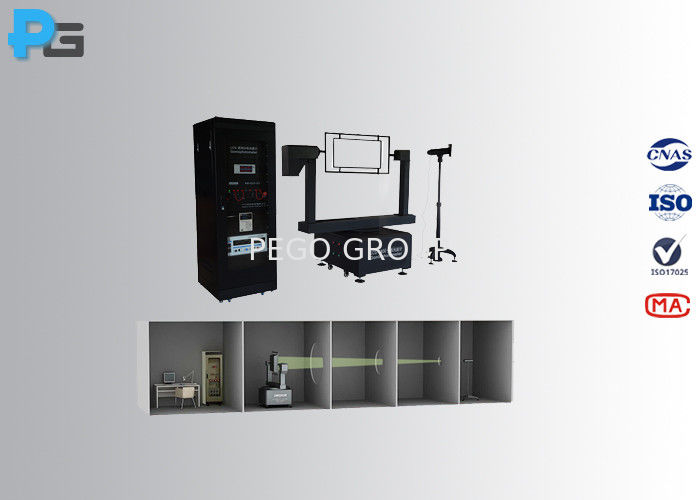

PG-1900 Goniophotometer Test Sistemi (Işık Yoğunluğu Dağıtımı Test Sistemi), C-γ ve B-β test çözeltileri ile ilgili olarak LM-79 ve CIE standardına göre tasarlanmıştır.CFL ve diğer lambalar, floodlight, dowlight, panel ışık, sokak lambası ve benzeri. ölçüm parametreleri uzay yoğunluğu dağılım eğrisi, çapraz kesim uzay yoğunluğu dağılım eğrisi,isolux dağılım eğrisi, parlaklık sınırlama eğrisi, alan ışık akışı, aydınlatıcıların verimliliği, UGR parlaklık sınıfı, toplam ışık akışı, etkin ışık akışı, kullanım faktörü vb.Tüm test verileri doğrudan Dialux girilen IES dosyası olarak kaydedilebilir, ayrıca veriler analiz amacıyla PDF ve Excel dosyaları olarak çıkartılabilir.

1)İç mekan aydınlatma armatürü için: yukarıdaki ışık oranı, aşağıdaki ışık oranı, maksimum izin verilen aralık yüksekliği oranı, lamba sınırlama eğrisi, kullanım faktörü, bütçe tahmini tablosu.

2) Fener için: yarım zirve yan açısı, B tipi ışık yoğunluğu dağılımı verileri, bölgesel ışık akımı dağılımı verileri, uzay ışık yoğunluğu eğrisi.

3) Sokak aydınlatması için: maksimum izin verilen aralık yükseklik oranı, yukarıdaki ışık oranı, aşağıdaki ışık oranı, bölge akışı, ışık yoğunluğu, kullanım faktörü.

Laboratuvar gereksinimleri:

1) Karanlık oda boyutu: 3m ((H) * 2.5m ((W) * 15m ((L) yukarıda veya lamba boyutuna ve laboratuvar boyutuna göre tasarlanmıştır.Döner konsol ve dedektör karanlık odaya yerleştirilir.Karanlık oda (duvarı içerir,Tavan ve zemin) donuk koyu boya ile kaplanmalıdır.Ya da siyah halıyla veya siyah bezle kaplı.

2) Kontrol odası: 2.5m ((H) * 3m ((W) * 3m ((L). Kontrol dolabı, bilgisayar ve yazıcı kontrol odasına yerleştirilmiştir.

3) Karanlık odanın sıcaklığı CIE gerekliliklerine göre klima ile kontrol edilmelidir.

4) Pego, sipariş onaylandıktan sonra gerçek koşullara göre laboratuvar tasarım desteği sağlayacaktır.

Parametreler:

1) Test mesafesi: 2m ~ 15m (lambanın boyutuna ve laboratuvar boyutuna bağlıdır)

2) İngilizce versiyon yazılımı win7 veya win XP'de çalışabilir

3) En yüksek test lamba boyutu: φ 1500mm, 50KG, 300V/500w

Lamba montajı için sıkıştırıcılar:

Test Raporu:
