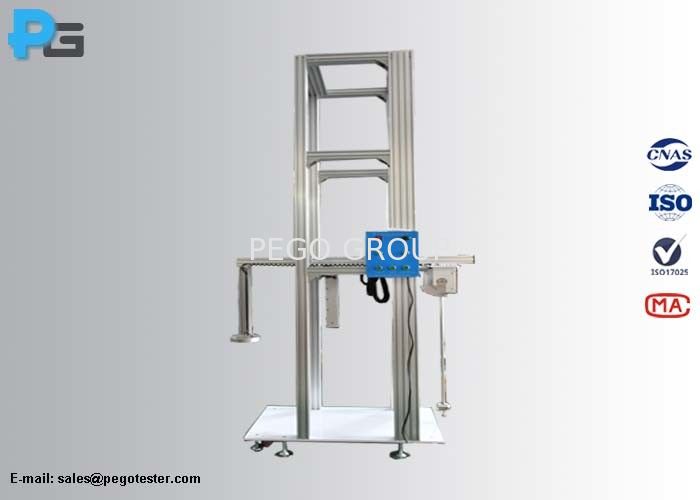

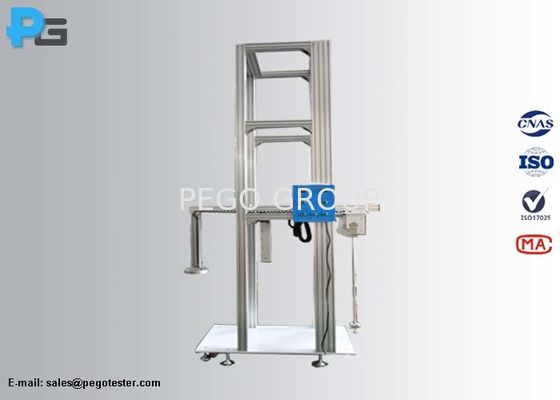

IK08'den IK11'e Çekiç Darbe Test Ekipmanı

EVCS'nin Muhafazasının Mekanik Dayanımını Test Etmek İçin IK08'den IK11'e Mekanik Darbe Test Ekipmanı

1. Giriş

IK mekanik darbe test cihazı, IEC62262, IEC60068-2-75 Test Eha ve Test Ehc'ye göre tasarlanmıştır ve IEC61851-1'in test gereksinimlerini karşılayabilir. Standart gereksinimlere göre, EV besleme ekipmanının dış muhafazası IK08 ve üzeri mekanik darbe testlerine dayanmalıdır. Bu ekipman hem dikey hem de sarkaç darbe testlerini gerçekleştirebilir, yani EV besleme ekipmanının hem dikey yüzeyi hem de yatay yüzeyi darbelere maruz bırakılabilir.

Bu ekipman şunlardan oluşur:darbe elemanları((5J/1.7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), salınım boruları, kılavuz yolları ve test düzeneği. Darbe elemanları, IK08'den IK11'e sarkaç çekiç darbe testlerini gerçekleştirebilen salınım borularıyla birlikte çalışır. Darbe elemanları, IK07'den IK11'e dikey çekiç darbe testlerini gerçekleştirmek için kılavuz yollarıyla birlikte çalışır. Test düzeneği alüminyum alaşımından yapılmıştır. Altta dört tekerlek ile tüm cihaz serbestçe hareket edebilir.

2. Parametre

Darbe Elemanlarının Özellikleri
Enerji/J	5 ±%5	10 ±%5	20 ±%5	50 ±%5
Eşdeğer kütle±%2kg	1.7	5	5	10
Malzeme	çelik
R/mm	25	50	50	50
D/mm	60	80	100	125
f/mm	10	20	20	25
r/mm	6	-	10	17
l/mm	Bağlıdır

Düşme yüksekliği

Harici mekanik darbelere karşı koruma dereceleri

3.  Sıkça Sorulan Sorular

1). 2'si 1 arada nedir?

Pego: bu, hem dikey çekiç testi hem de sarkaç çekiç testi yapabilen 2'si 1 arada bir ekipmandır. Aynı test düzeneğini paylaşırlar ve bağımsız olarak çalışırlar.

2). Neden 2 set darbe elemanına ihtiyaç var?

Pego: çünkü sarkaç darbe testi için darbe elemanının gerçek kütlesi, dikey darbe testi için darbe elemanının gerçek kütlesiyle aynı değildir. Dikey çekiç için eşdeğer kütle, darbe elemanlarının gerçek kütlesine eşittir. Sarkaç çekiç için eşdeğer kütle, darbe elemanlarının gerçek kütlesi, salınım borusunun kütlesi ve somunlar vb. tarafından oluşturulur. Ayrıca, dikey çekiç ve sarkaç çekiç görünüm olarak farklılık gösterir, aşağıdaki resimlere bakın.

3). Neden 2'si 1 arada bir ekipmana ihtiyaç var?

Pego: 2'si 1 arada ekipman, dikey çekici ve sarkaç çekici tek bir ekipmanda birleştirir. Pratikte, dikey çekiç yatay yüzeyde ve sarkaç çekiç dikey yüzeyde kullanılır. Kullanıcının farklı yüzeylere darbe uygulamak için numuneyi çevirmesine gerek yoktur bu 2'si 1 arada ekipmanla. Numunenin çevrilmesi çok ağır olduğu durumlarda, 2'si 1 arada cihaz daha pratiktir.

4). Bu ekipman, sekonder darbe koruma fonksiyonuna sahip mi?

Pego: bunu isteğe bağlı bir özellik olarak görüyoruz, kullanıcı bir soruşturma yaparken bu fonksiyondan bahsedebilir. Kullanıcı, ikincil darbeyi elle durdurabilir veya ikincil darbeyi durdurmak için bir elektrikli fren takabilir.

5). Darbe elemanları nasıl serbest bırakılır?

Pego: Dikey çekici elektromanyetik olarak serbest bırakın ve sarkaç çekici manuel olarak serbest bırakın.
