| Standart uyumlu: | ISO6722-1 5. maddesine göre.12.4.1 Şekil 6 | Uygulama: | Otomatik kabloların kum kağıdı aşınmasına dirençlerini test etmek için |
|---|---|---|---|
| Test için uygulanan zımpara kağıdı: | 150J garnet zımpara bandı | Yapılandırılmış kütle: | 50g, 100g, 200g, 500g,1500g |
| Kablonun izin verilen çapı: | 15 mm'den fazla değil | çalışma gücü: | AC220V/50Hz veya özelleştirilmiş |
| Vurgulamak: | Kum kağıdı aşınma test cihazı,ISO6722-1 aşınma test cihazı,Otomatik Kablo aşınma testi cihazı |
||

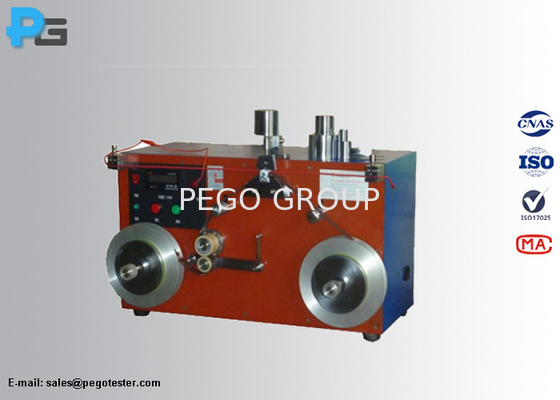

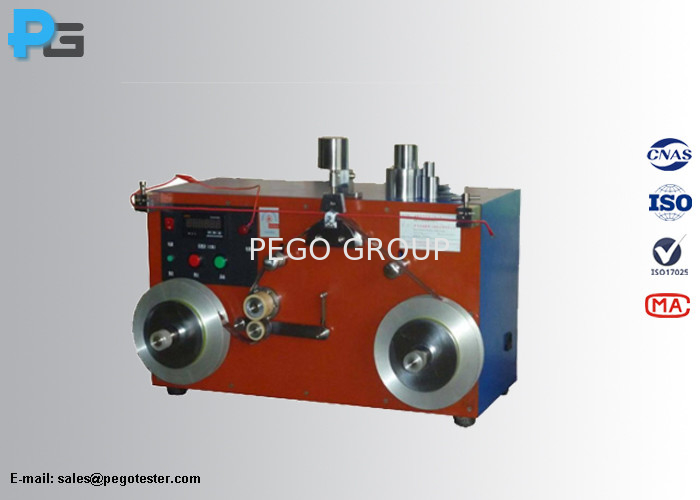

Otomatik Kablo Testleri için ISO6722-1'e göre kum kağıdı aşınma testi için cihaz
1. Standart
ISO6722-1 5. maddesine göre.12.4.1 Şekil 6, GB/T25085, QC/T730, JASO D608, JASO D611, SAE J1127, SAE J1128 ve JIS C3406 standartları.
2Uygulama
Sıvıklık testi sadece bir iletken boyutu ≤6mm2 olan kablolar için uygundur ve kablo yalıtımının sıvıklığa karşı dayanıklılığının müşteri gereksinimlerini karşıladığını doğrulamak için tasarlanmıştır.1 metre uzunluğunda bir test örneği ve her ucundan 25 mm yalıtım çıkarın..
3Çalışma prensibi
Çamur kağıdının aşınmasına direnç ölçümü, en fazla her 75 mm aralarındaki çamur kağıdının kenarına dik 5 mm ila 10 mm'lik iletken şeritlerle 150J granat çamur kağıdı bantı kullanılarak yapılır.0'luk bir kuvvet uygulayın.63±0.05) N test örneği üzerinde destek, destek çubuğu ve döner kol kombinasyonu ile, Deneme örneğine uygulanan toplam dikey kuvvet, destek, döner kol, destek çubuğu ve ek kütle tarafından uygulanan kuvvet kombinasyonudur.gerilmedenDaha önce kullanılmamış kum kağıdı aşınma bandının bir kısmını kullanarak yatay pozisyonda ek kütle ve desteklemeyi test numunesinin üzerine yerleştirin.Test örneğinin altında çamur kağıdı aşınma bantını (1500±75) mm/min ve kum uzunluğunu kaydeta)Test örneğini 50 mm hareket ettir ve roDeneme örneğini saat yönünde 90°'ya kadar tutun. Prosedür toplam dört okuma için tekrarlanır.nÇamaşır kağıdı aşınması.
4. Özellikleri
|
Testsİttifak |
1, her seferinde bir numune test edin |
|
TestÖrnek sİze |
Çapraz≤15mm, uzunluğu 1m |
|
Sıkıştırıcı |
Sol ve sağ sıkıştırıcılar, sıkıştırıcı arasındaki mesafe 700mm |
|
Kum kağıdı bantı |
150J granet sandpaper bant, toplam uzunluğu 5m, genişliği 20mm |
|
Kum kağıdı bandının hızı |
100mm/min ve 1500mm/min seçilebilir |
|
Kum kağıdı bantı aşınma yolculuğu |
0-4000mm ayarlanabilir |
|
San arasındaki açıdKağıtbantve numune |
29±2° |
|
Ağırlık |
Destek çubuğu + destek = 64.26g,50g, 100g, 200g, 500g, 1500g ağırlığıyla donatılmış. (veya özelleştirilebilir) |
|
Güç kaynağı |
AC 220V, 0.5KW |
