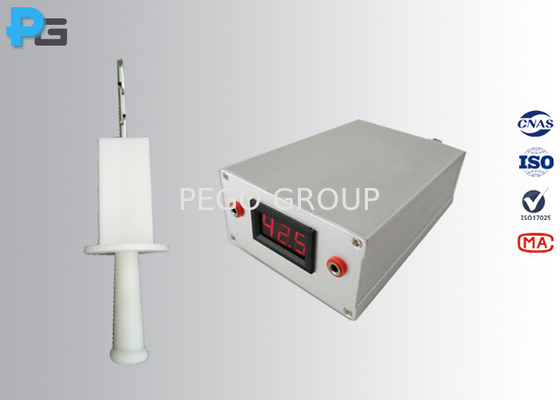

EV Bağlantıları Test Ekipmanı IEC 62196 42V elektrik göstergesi ile test parmak probu B
1.Test parmak projesi B'nin tanıtımı:

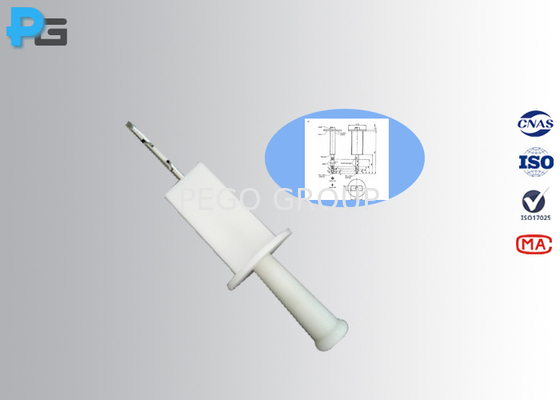

Test parmak sonda B yüksek hassasiyetli bir test ekipmanı olup EV soket çıkışlarını ve araç konektörlerini test etmek için kullanılabilir, IEC61032 figür 2'ye göre kesinlikle tasarlanmıştır.ve IEC62196-1 10. maddesinin gereksinimlerini karşılar..1, UL507, UL1278 figür 8 ve IEC60529 figür 2. Deneme parmağı sondası, tehlikeli parçalara erişime karşı temel korumayı doğrulamak için tasarlanmıştır.Ayrıca parmakla erişime karşı korumayı kontrol etmek için de kullanılır..
Test parmak sonda B parmak, defle, yalıtımlı sapı içerir ve elektrik şoku karşıtı test için sapın sonunda bir timsah klem ile özelleştirilebilir.Ayrıca çekme ve itme dinamometre ile donatmak için sapının sonunda bir M6 iğneli delik veya kabın koruma testi için 10N itici ile doğrudan özelleştirilebilir.
2Eklemli test parmağının özellikleri
| Model |
PG-TPB |
PG-TPB(1) |
PG-TPB(2) |
PG-TPB(3) |
| Eklem boyutu 1 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
| Eklem boyutu 2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
| Parmak uzunluğu |
80 ± 0.2 |
80 ± 0.2 |
100 ± 0.2 |
80 ± 0.2 |
| Parmak uçundan kaydırma boyutuna |
180 ± 0.2 |
180 ± 0.2 |
- Hayır. |
180 ± 0.2 |
| Parmak uçları kesme silindirli |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
| Parmak uçları fileesi |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
| Parmak ucu kesim açısı |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
| Parmak uçları koni |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
| Çapraz |
F12-0-0.05 |
F12-0-0.05 |
F12-0-0.05 |
F12-0-0.05 |
| Bölümün çapı A-A |
F50 |
F50 |
- Hayır. |
F50 |
| Bölümün genişliği A-A |
20 ± 0.2 |
- Hayır. |
- Hayır. |
20 ± 0.2 |
| Devre çapı |
F75±0.2 |
F75±0.2 |
F125±0.2 |
F75±0.2 |
| Değeri |
5±0.5 |
5±0.5 |
- Hayır. |
5±0.5 |
| Güç |
- Hayır. |
- Hayır. |
- Hayır. |
10-30N |
| Standartlara uymak |
IEC61032 |
IEC60335-1 |
IEC60335-2-14 |
IEC60529 |
3Test parmak probunun şekli.
4Sık Sorulan Sorular
1) B test parmak sondası hangi standarda uyuyor?
Cevap: IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 vb.
2) B test parmağı probu kalibrasyon sertifikası ile birlikte gelecek mi?
Cevap: Evet, üçüncü bir laboratuvar kalibrasyon sertifikası ile gelebilir, ancak maliyet tek başına tahsil edilir.
3) Test parmak sondası B'nin teslim süresi nedir?
Cevap: Sonda stokta, hemen teslim edilebilir.
Sondu iticiyle mi?
Cevap: Seçim için iki modelimiz var, biri itici olmadan ama M6 ilesapının ucundaki iğneli delik, diğeri itici ile ve itici 10N, 50N, vb ile özelleştirilebilir.
