IEC 62196-1 Bölüm 25.3 EV fişleri ve araç bağlantıları için kablo demirleme çekim gücü ve tork testi

Büyük resim : IEC 62196-1 Bölüm 25.3 EV fişleri ve araç bağlantıları için kablo demirleme çekim gücü ve tork testi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	PEGO GROUP
Sertifika:	Third-Lab Calibration Certificate
Model numarası:	PG-PCT2

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 set
Fiyat:	USD3000~USD3500
Ambalaj bilgileri:	ahşap kasa
Teslim süresi:	30 iş günü
Ödeme koşulları:	T/T, Western Union, MoneyGram
Yetenek temini:	20 takım/ay

İletişim

Detaylı ürün tanımı

Standart:	IEC62196-1 madde 25.3 ve IEC60309-1 madde 23.3	Uygulanan EUT:	EV fişleri ve araç konnektörleri
Sürüş modu:	Çekme testi için motor, tork testi için silindir	Tork kolu:	100mm veya 200mm
çalışma gücü:	AC 220V/50HZ	Garanti:	12 ay10
Vurgulamak:	IEC 62196-1 Çekim Gücü ve Döngü Denetleyicisi , Küp Anchorage Çekim Gücü ve Döngü Denetleyicisi

IEC 62196-1 Bölüm 25.3 EV fişleri ve araç bağlantıları için kablo demirleme çekim gücü ve tork testi

1Kablo demirleme çekim kuvveti ve tork testinin açıklaması

Kablo demirleme çekim gücü ve tork testi, IEC62196-1 Bölüm 25.3 Şekil 17 ve IEC60309-1 Bölüm 23 uyarınca tasarlanmıştır.3, Elektrikli araç fişinin ve esnek kablo ile sağlanan araç bağlantılarının gerilmesini ve torkunu test etmek için kullanılır.Kabloyu cihazın içine, kabloya veya cihazın iç kısımlarına zarar verecek şekilde itmek mümkün olmamalıdır..

Test yöntemi, kabloya kablo demirlemesinden veya diğer uygun noktadan yaklaşık 20 mm uzaklıkta bir işaret yapmaktır.ve sonra 1 kez/s hızla 100 kez kabloya sabit çekim kuvveti uygulayın. Daha sonra 1 dakika boyunca cihazın mümkün olduğunca yakınına bir tork uygulayın.Kablo işaretleme pozisyonunun kayması, çekim gücü ve tork tablosunda gösterilen kaymayı geçmemelidir..

Yapı:

2. Kablo demirleme çekim kuvveti ve tork testi parametresi

Çekim gücü ağırlığı	50N * 1, 60N * 1 (110N ulaşabilir), 40N * 2, 100N * 2 (kombine ağırlıkları gerçekleştirebilir160N, 200N, 240N, 250N, 500N)
Döner ağırlığı	6N1, 7N1, 12N1, 15N1, 23N1, (110N1) (0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m tork testlerini gerçekleştirebilir)
Döner kolu	100mm (φ200mm)
Döner zamanı	0-99H59M59S, varsayılan 1 dakika.
Deneme süreleri	0~9999 ön ayarlanabilir, varsayılan 100 kez
Test hızı	1 kez/s
Sürüş modu	Motor (çekiş testi için) Silindir (dönen tork testi için)
Çalışma gücü	AC 220V/50Hz
Çalışma koşulları	0-40°C (sıcaklık), 30%-90% (nem)
Boyut ve ağırlık	W1600mmD500mmH1135mm, 100kg

Tablo 11 - Kablo demirleme için çekim gücü ve tork test değerleri

Rütbeli akım (A)	Çekici kuvvet (N)	Döner (N.m)	Maksimum yer değiştirme (mm)
5 ila 20	160	0.6	2
30 ila 32	200	0.7	2
60 ila 70	240	1.2	2
125	240	1.5	2
200	250	2.3	2
250	500	11.0	5
400	500	11.0	5
500	500	11.0	5
600 ve 630	600	11.0	5
800	600	11.0	5

3Kablo demirleme çekim kuvveti ve tork testi yapısı

Tensiyon uygulamak için ağırlığı, ağırlıkları ve tork kollarını tork elde etmek için kullanır.Deney zamanlarına veya deneme süresine ulaştığında ekipman otomatik olarak durur.Testten sonra, şarj tabancasının konektörünün esnek kablosunun en fazla izin verilen yer değiştirmesi standart olarak gerekli değeri geçmemelidir.

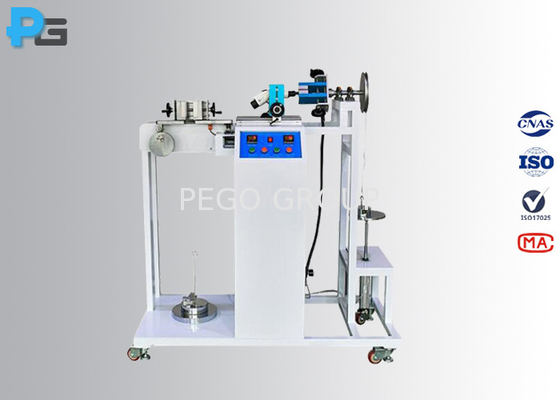

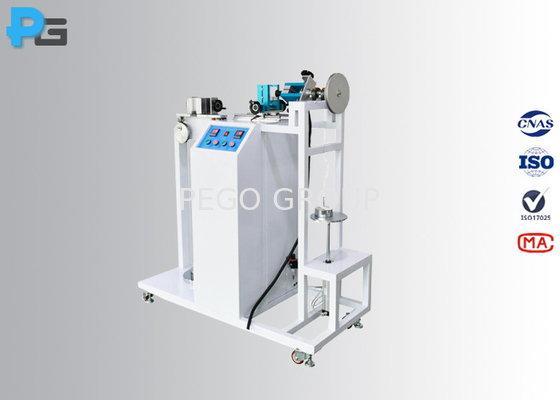

4Kablo demirleme çekim kuvveti ve tork test cihazının figürleri

IEC 62196-1 Bölüm 25.3 EV fişleri ve araç bağlantıları için kablo demirleme çekim gücü ve tork testi 0
