IEC62196-1 Bölüm 26.4 EV fiş ve araç bağlantısı kablosunun bükme testi için bükme testi cihazı
1Kablo bükme test cihazının tanıtımı
Kablo bükme test cihazı IEC62196-1 26.4 figür 20 ve tablo 14 uyarınca tasarlanmıştır.EV fişinin ve araç konektörünün tekrar kullanılamaz aksesuarlarının mekanik yük bükme testini yapmak için uygulanır..
Test yöntemi:
Örnek, cihazın salınımlı elemanına öyle bir şekilde sabitlenir ki, yolun ortasında kablo bir ağırlıkla yüklenir.ve aksesuarın nominal akımına eşit bir akım iletkenlerden geçer, aralarındaki gerilim nominal gerilimdir, salınım elemanı dikeyin her iki tarafında 90° (45°) bir açıyla ileri ve geri hareket eder;bükme sayısı 20000 ve bükme hızı dakikada 60Testten sonra numuneler bu belgenin anlamında herhangi bir hasar göstermemelidir.
Yapı:
Ekipman, zemin-dayanak yapısını benimser ve PLC ve dokunmatik ekran ile kontrol edilir. Hız, test süreleri ve açı önceden ayarlanabilir ve yerleşik bir yük vardır.Makinenin kolayca hareket etmesi için 4 makineyle donatın.
2Kablo bükme test cihazının özellikleri
| Kontrol sistemi |
PLC + dokunmatik ekran |
| Sürüş modu |
Servo motor |
| Test hızı |
60 döngü/dakika |
| Açı göstergesi |
0-3600, paslanmaz çelikten |
| Swing açısı |
90°, ±450dikey veya istenen herhangi bir açıdan her iki tarafta |
| Test sayısı |
Standart varsayılan: 20000 döngü |
| Yük |
200~250V/0~400A (düzenebilir) |
| Ağırlıklar |
20N, 25N, 50N, 75N, 100N veya özelleştirilebilir |
| Örnek klemesi |
Mekanik sıkıştırma |
| Çalışma gücü |
220V/50Hz |
Tablo 14 - Mekanik yük bükme testi
| Rütbeli akım (A) |
Güç (N) |
| 20'ye kadar |
20 |
| 21'den 32'ye kadar |
25 |
| 33'ten 70'e kadar |
50 |
| 71'den 250'ye kadar |
75 |
| 251'den 400'e kadar |
100 |
| 401'den 500'e kadar |
120 |
| 501'den 600'e kadar |
140 |
| 601'den 800'e kadar |
180 |

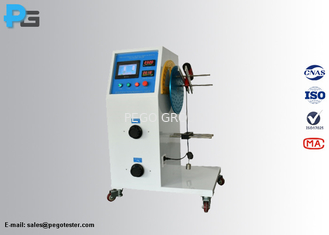

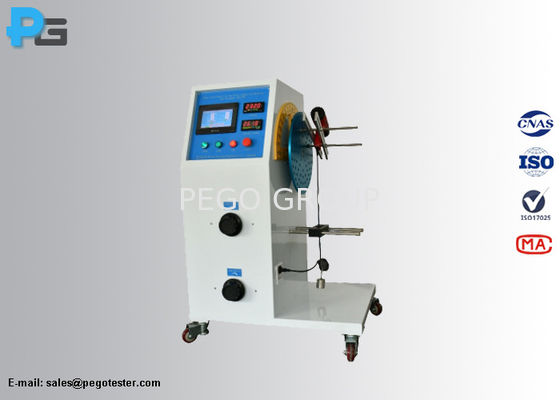

3Kablo bükme test cihazının resmi
4Sık Sorulan Sorular
1) Kablo bükme test cihazı kalibrasyon sertifikası ile birlikte gelecek mi?
Cevap: Evet, kalibrasyon sertifikası ile birlikte teslim edilecek, maliyet ek.
2) Swing açısı nedir?
Cevap: açı 0-360 ayarlanabilir0özgürce (standart gereklidir 900, ±450dikey veya istenen açıdan her iki taraftan).
3) Hız nedir?
Cevap: Hız 0'dan 60 döngü/dakikaya ayarlanabilir.
4) Nakliye için hangi paket kullanılacak?
Cevap: Aygıt ahşap bir kavanozda paketlenir.
5) Bu ürünü nasıl sipariş edebiliriz?
Cevap: lütfen bize soruşturma gönderin, satıcımız 24 saat içinde sizinle iletişime geçecektir.
