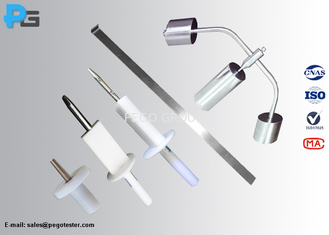

IEC60601-1 ME ekipmanlarının kapalı yerlerindeki açıklıkların doğrulanması için test prob seti
1. Giriş
Test sondası kitleri IEC60601-1'in gereksinimlerini karşılamaktadır, standart test parmağı, test iğnesi, düz, birleştirilmemiş test parmağı, test kancası ve metal test çubuğu içerir.tıbbi elektrikli ekipmanların kapsamındaki yaşam veya mekanik tehlikeli parçaların ve açıklıkların erişilebilirliğini doğrulamak için uygulanırlar..
2. Özellikleri
| Adı |
Şekil numarası |
Parametreler |
| Standart test parmağı (test probu B) |
IEC60601-1 Bölüm 5.9.2.1 ve Şekil 6
IEC60950-1 figür 2A
IEC61032 Şekil 2
|
Amaç:ME AÇAÇIĞI'nin erişilebilir parçalarını tanımlamak için
Spesifikasyon:
1) Dactylogryposis çapı: Φ12mm
2) Doktilogripozun uzunluğu: 80mm
3) Baffle çapı. Φ50mm
4) Değiştiricinin uzunluğu: 100 mm
|
| 30N kuvvetiyle düz birleştirilmemiş test parmağı |
IEC60601-1 Bölüm 5.9.2.1
IEC60950-1 Bölüm 2.1.1.1
|
Amaç: Standart test parmağının girişini engelleyen açıklıkların doğrulanması için
Spesifikasyon: Boyutu test probu B ile aynı, ancak eklemler olmadan, 30N kuvveti uygulanır.
|
| Test Kancası |
IEC60601-1 Şekil 7
IEC60065, 9. madde.1.7 ve Resim 4
|
Amaç: Mevcut ME EQUIPMENT'in açılışlarını doğrulamak için
Spesifikasyon:
1) Uzunluk: 180mm
2) Genişliği: 8 mm
3) Kancanın uzunluğu: 5 mm.
Kalınlığı: 1 mm
5) Malzeme: SUS304 paslanmaz çelik
|
| Test çubuğu |
IEC60601-1 8. madde.4.2 d) |
Amaç: Dokunabilir iç kısımların açıldığını doğrulamak için
Spesifikasyon:
1) çapı: 4 mm
2) Uzunluk: 100 mm
3) Malzeme: metal çubuk, naylon kolu
4. Tavsiye edilen kuvvet: 0N, 10N
|
| Deneme çubuğu (deneme sondası 13) |
IEC60601-1 8. madde.4.2 (d) ve Şekil 8
IEC60950-1 şekli 2B
IEC61032 rakamı 9
|
Amaç: Dokunabilir iç kısımların açıldığını doğrulamak için
Spesifikasyon:
1) Diametresi: Φ3 mm (başı), Φ4 mm (kuyrukları)
2) Sonda uzunluğu: 15 mm
3) Değiştiricinin çapı: Φ25mm
4) Değeri: 4 mm
|
| Top basıncı test cihazı |
IEC60601-1 8. madde.8.4.1 ve rakam 21 |
Amaç: ME EQUIPMENT yalıtımının ısıya dayanıklılığını doğrulamak için
Spesifikasyon:
1) Top çapı: 5mm (R2.5mm)
2) Deneme Basıncı: 20N±0.2N
3) Malzeme: Paslanmaz çelik
4) Örnek destekleyici: Φ50mm-uzunluk 100mm, silindir keskin (termokople eklemek için bir delik ile yapılandırın)
|
3Sıkça Sorulan Sorular
1) Sınav sırasında gücümüzü nasıl kullanabiliriz?
Pego: Kullanıcının test sırasında kuvvet uygulaması için iki yöntem vardır: 1. Kullanıcı, test probunu yerleşik itici ile seçebilir, itici kolu içine yerleştirilmiştir, sadece kolu bastırın,uygun kuvvet uygulanabilir.2. Sondu, güç uygulamak için bir kuvvet ölçümcüsü ile çalışabilir.
Normalde, test için uygulanan önerilen kuvvet 10N'dir, ancak bazı ürün standartlarında önerilen kuvvet 50N'ye kadar olacaktır.
2) Sonda bir süreklilik gösterme devresine nasıl bağlanır?
Pego: Sonda, bir süreklilik gösterme devresine bağlanacak bir kablo ile birlikte gelir.Elektrikli göstergePego'dan.
3) Test problarını günlük hayatta nasıl saklayabilir ve koruyabilirsiniz?
Sondalar koruyucu bir kavanozla gelir, kullanmadığınızda, kavanoza yerleştirin.
Sonde'ların göreceli standartları karşıladığını nasıl kanıtlarsınız?
Pego: Kullanıcı, ISO17025 yetkili laboratuvarı tarafından verilen kalibrasyon sertifikasını isteyebilir, ancak kalibrasyon sertifikasının fiyatı ek olarak tahsil edilir.
