IEC 60884-1 Şekil 13 Soket çıkışının yanlısı gerilmeye direncini kontrol etmek için cihaz

IEC 60884-1 Şekil 13 Soket çıkışının yanlısı gerilmeye direncini kontrol etmek için cihaz

1. Giriş

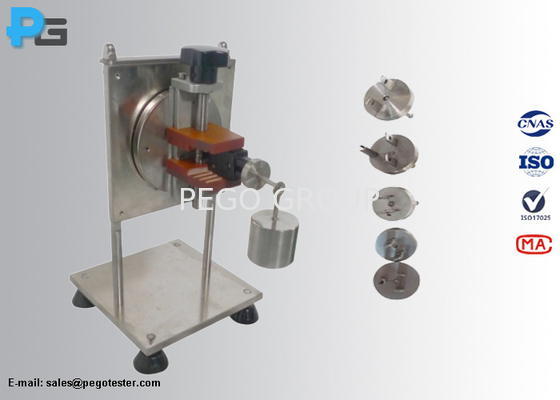

Yan gerilme test cihazı, IEC60884-1 maddesinin 13.14 / figür 13 ve VDE0620 uyarınca soket çıkışının yan gerilmeye direncini kontrol etmek içindir. It is apply to test whether the socket-outlets having rating up to and including 16A and 250V will cause any damage in the standard sense when they are subjected to lateral stress by an appliance that is inserted into the socket.

Her numune dikey bir yüzeye monte edilir ve düzlem yatay olarak soket temaslarından geçer.Aygıt 1 dakika sonra çıkarılır ve soket çıkışı montaj yüzeyinde 90 derece çevrilirTest dört kez yapılır ve soket çıkışı her bağlantıdan sonra 90 derece çevrilir. Test sırasında cihaz soket çıkışından ayrılmamalıdır.Testlerden sonra, soket çıkışları bu standardın anlamıyla herhangi bir hasar göstermemelidir.

2. Parametreler
