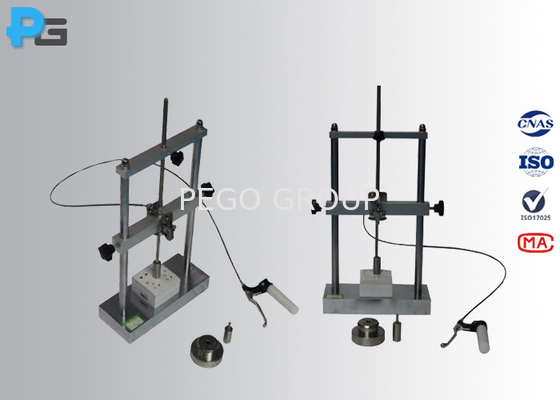

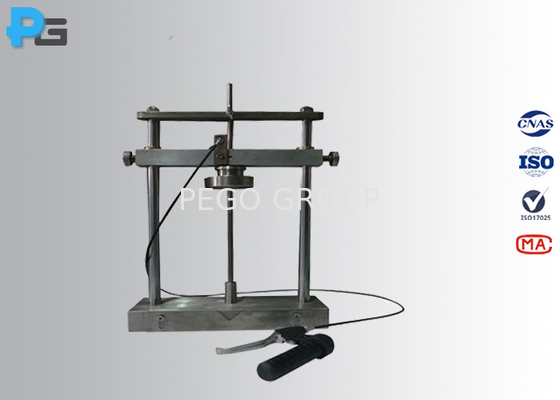

IEC60884-1 Şekil 27 ve Şekil 42 Pin yalıtımları, fişleri test etmek için düşük sıcaklıklı darbe test cihazı

IEC60884-1 Şekil 27 ve Şekil 42 Pin yalıtım sistemlerini, fişleri ve priz çıkışlarını test etmek için düşük sıcaklıklı darbe test cihazı

1Tanıtım:

Düşük sıcaklıkta darbe deneme cihazı IEC60884-1 maddesinin 24.4 / 27 şekli ve 30.4 / 42 şekli, IEC60811-1-4 maddesinin 8.5, VDE0620, GB2951.4, GB2099.1 maddeleri 24.4 ve 30.4 figür 27 & figür 42 ve benzeri.Düşük sıcaklıkta darbe testi için cihaz düşük sıcaklıklı odada çalışmalı ve 40 mm kalınlığında bir sünger kauçuk yastığına yerleştirilmelidir..

Bu cihaz, 100 mm yükseklikten 100 g veya 1000 g düşüş ağırlığıyla, iğne yalıtımlı kollara çarpma testi yapmalıdır.IEC60884-1'in 24. maddesinin test gereksinimlerini karşılamak için düşük sıcaklıkta fiş ve priz çıkışları.4 ve 30.4, testten sonra, izole edici kabukların normal veya düzeltilmiş görüşle, ek büyütme olmadan hiçbir çatlak görünmemeli ve numune üzerinde hiçbir hasar görülmemelidir.

Cihaz ayrıca düşük sıcaklıkta 100mm'den elektrik kabloları, esnek kablolar ve PVC yalıtımlı kablolar ve kablolar için bir darbe testi yapabilir.düşen ağırlığın kütlesi kablonun toplam çapına göre belirlenir (aşağıdaki tablo 1 ve tablo 2'ye bakın), test, IEC60811-1-4 8.5 ve Şekil 1'in test gereksinimlerini karşılayabilir.Ek büyütme olmadan normal veya düzeltilmiş görme ile yalıtım kılıflarının hiçbir çatlak görünmemeli..

2Özellikleri:
