IEC60320-1 Aygıt çiftlemelerinin en yüksek ve en düşük çekim kuvveti test ekipmanları

1. Giriş

BuAygıt bağlayıcılarının çekim kuvveti test ekipmanlarıIEC60320-1 Şekil 3 ve Şekil 4 ve Bölüm 16 uyarınca, konektör/alet çıkışının maksimum ve minimum çekim kuvvetinin doğrulanması için tasarlanmıştır.En az çekim gücü, test iğnesi ölçümünün her bir bağlantı/çalışma girişine yerleştirilmesiyle doğrulanır.Ekipman, kontrol dolabı, montaj plağı, ısıtma cihazı, cihaz girişleri/plug bağlantısı, kütle kanca, ek kütle ve ana kütleden oluşur.Cihazın çerçevesinin yüksekliği 550mm, ve iki sütunun eksenleri arasındaki mesafe 150mm'dir. Alet giriş / fiş bağlantı ölçümleri 0.8mm'den fazla olmayan kabalıkta sertleştirilmiş çelikten yapılır.

En yüksek çekim gücü: Standartta belirtilen en yüksek çekim gücü uygulanır (asıl kütlenin toplam gücü, ek kütle, kanca,ve cihaz girişleri/plug bağlantısı), konektör / cihaz çıkışı cihaz giriş / fiş konektöründe kalmamalıdır.

* Aygıt bağlayıcılarının sıcak veya çok sıcak koşullar için test edilmesi için,Isıtma fonksiyonu açılmalı ve belirtilen sıcaklığa ulaştıktan sonra maksimum çekim gücü testi başlatılmalıdır..

En az çekim gücü: Örneği elle tutmak, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, ölçüm cihazı 3 saniye içinde temas kümesinden düşmemelidir.

2. Parametreler

Tablo 5- En yüksek ve en düşük çekilme kuvvetleri

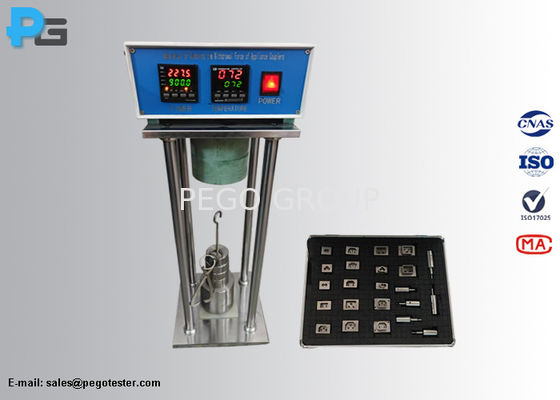

3Çok düğümlü ve tek düğümlü ölçümlerin resmi

4Çekim kuvveti test cihazının bileşimi

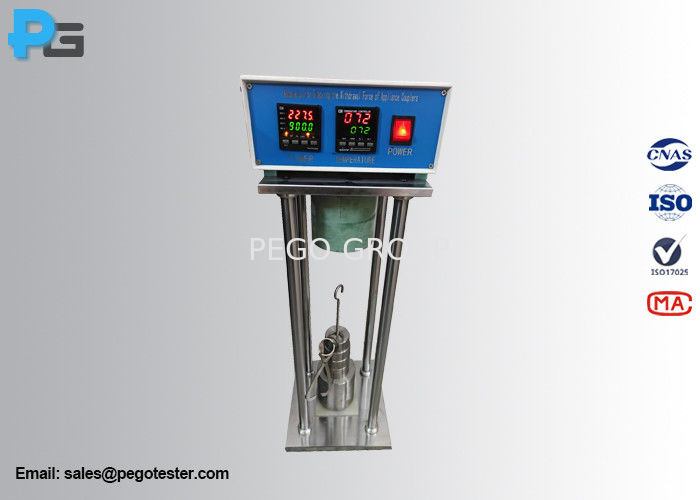

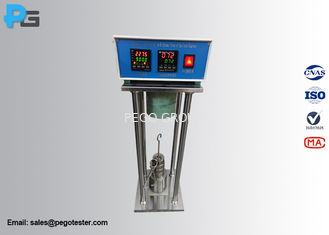

Çekim kuvveti test cihazı çerçeve, kontrol dolabı, montaj plağı, ısıtma cihazı, cihaz giriş/plug bağlantısı (çok tuşlu ölçüm maksimum ve tek tuşlu ölçüm), sıkıştırıcıdan oluşur.Ek ağırlık ve ana ağırlıkÇerçeve çelikten yapılmış, ek ağırlık. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicAygıt giriş / fiş konektörü (çok pinli ölçümler) ve tek pinli ölçümler standart tabloya göre özelleştirilebilir.Bağlantı/açıklama.
