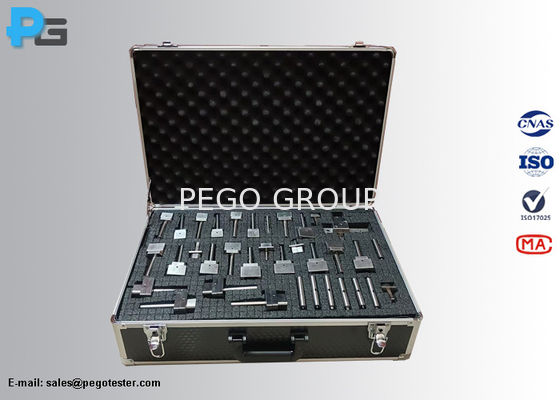

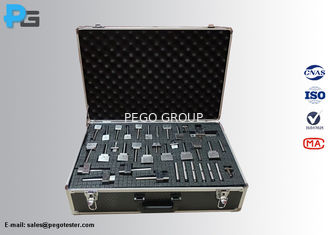

| Standart |
Şekil numarası ve ölçüm adı |
Testin amacı |
| IEC60320-3 |
Şekil 2 - Standart sayfa C1'e bağlayıcılar için Go Gauge |
Bağlantı C1'nin 60N'den fazla olmayan bir kuvvetle ölçüm cihazına tam olarak yerleştirilebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 3 - Standart sayfa C5'e bağlayıcılar için Go Gauge |
Bağlantı C5'in ölçüm cihazına 60N'den fazla olmayan bir kuvvetle tam olarak yerleştirilebildiğini kontrol etmek için |
| IEC60320-3 |
Şekil 4 - Standart sayfa C7'ye bağlayıcılar için Go Gauge |
Bağlantı C7'nin ölçüm cihazına 60N'den fazla olmayan bir kuvvetle tam olarak yerleştirilebildiğini kontrol etmek için |
| IEC60320-3 |
Şekil 5 - Standart sayfa C7'ye yan giriş bağlantıları için Go Gauge |
Bağlantı C7'nin ölçüm cihazına 60N'den fazla olmayan bir kuvvetle tam olarak yerleştirilebildiğini kontrol etmek için |
| IEC60320-3 |
Şekil 6 - Standart levhalara bağlayıcılar için uygun olmayan ölçüm C1 |
Bağlantı C1'in ölçüm cihazına 60N'den fazla olmayan bir kuvvetle yerleştirilmediğini kontrol etmek için |
| IEC60320-3 |
Şekil 7 - C1, C5 ve C7 standart sayfalarına bağlayıcılar için uygun olmayan ölçüm |
C1, C5 ve C7 bağlantılarının 60N'den fazla olmayan bir kuvvetle ölçüm cihazına yerleştirilmediğini kontrol etmek için |
| IEC60320-3 |
Şekil 8 - Standart C1 ve C7 sayfalarına bağlayıcılar için başlamayan ölçüm |
C1 ve C7 bağlantılarının 60N'den fazla olmayan bir kuvvetle ölçüm cihazına yerleştirilmediğini kontrol etmek için |
| IEC60320-3 |
Şekil 9 - Standart sayfa C7'ye bağlayıcıların ön kısmının deformasyon karşıtlığını kontrol etmek için bıçaklar |
Standart C7 sayfasına göre II. sınıf ekipman için 2.5A bağlantısı için, deformasyon karşısında yeterli direnç olmalıdır. |
| IEC60320-3 |
Şekil 10 - Standart sayfa C8, C8A ve C8B'ye cihaz girişleri için başlamayan ölçüm |
Ölçücü, cihazın C8, C8A ve C8B giriş yollarının kenarları arasında 30n'lik bir kuvvetle yerleştirildiğinde, giriş yolunun tabanına dokunmamalıdır. |
| IEC60320-3 |
Şekil 11 - Standart sayfa C9'a bağlayıcılar için Go Gauge |
Bağlantı C9'un ölçüm cihazına 60N'den fazla olmayan bir kuvvetle tam olarak yerleştirilebildiğini kontrol etmek için |
| IEC60320-3 |
Şekil 12 - Standart Sayfa C9'a bağlayıcılar için Go Ölçüsü Değil |
Bağlantı C9'un ölçüm cihazına 60N'den fazla olmayan bir kuvvetle yerleştirilmediğini kontrol etmek için |
| IEC60320-3 |
Şekil 13 - C10 standart sayfalarına cihaz girişleri için Go Gauge |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle cihaz girişine tamamen girebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 14 - Standart sayfa C13'e bağlayıcılar için Go Gauge |
Bağlantı C13'ün 60N'den fazla olmayan bir kuvvetle ölçüm cihazına tam olarak yerleştirilebildiğini kontrol etmek için |
| IEC60320-3 |
Şekil 15 - Standart C13 ve C17 sayfalarına bağlayıcılar için uygun olmayan ölçüm |
C13 ve C17 bağlantılarının 60N'den fazla olmayan bir kuvvetle ölçüm cihazına yerleştirilmediğini kontrol etmek için |
| IEC60320-3 |
Şekil 16 - C14, C16 ve C18 standart sayfalarına cihaz girişleri için Go Gauge |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle C14, C16 ve C18 cihaz girişlerine tam olarak girebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 17 - Standart sayfa C15'e bağlayıcılar için Go Gauge |
Bağlantı C15'in ölçüm cihazına 60N'den fazla olmayan bir kuvvetle tam olarak yerleştirilebildiğini kontrol etmek için |
| IEC60320-3 |
Şekil 18 - Standart sayfa C17'ye bağlayıcılar için Go Gauge |
Bağlantı C17'nin 60N'den fazla olmayan bir kuvvetle ölçüm cihazına tam olarak yerleştirilebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 19 - Standart sayfa C19'a bağlayıcılar için Go Gauge |
Bağlantı C19'un 60N'den fazla olmayan bir kuvvetle ölçüm cihazına tam olarak yerleştirilebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 20 - C20 ve C24 standart sayfalarına cihaz girişleri için Go Gauge |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle C20 ve C24 cihaz girişlerine tam olarak girebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 21 - Standart sayfa C21'e bağlayıcılar için Go Gauge |
Bağlantı C21'in ölçüm cihazına 60N'den fazla olmayan bir kuvvetle tam olarak yerleştirilebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 22 - Standart sayfa C22'ye cihaz girişleri için Go Gauge |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle cihazın girişlerine tamamen girebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 23 - Standart sayfa C23'e bağlayıcılar için Go Gauge |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle cihazın girişlerine tamamen girebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 24 - C13, C15 ve C17 standart sayfalarına bağlayıcılar için uygun olmayan ölçüm |
C13, C15 ve C7 bağlantılarının 60N'den fazla olmayan bir kuvvetle ölçüm cihazına yerleştirilmediğini kontrol etmek için |
| IEC60320-3 |
Şekil 25 - Standart sayfa C15A'ya bağlayıcılar için Go Gauge |
C15A konektörünün 60N'den fazla olmayan bir kuvvetle ölçüm cihazına tam olarak yerleştirilebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 26 - Standart sayfa C16A'ya cihaz girişleri için Go Gauge |
C16A konektörünün 60N'den fazla olmayan bir kuvvetle ölçüm cihazına tam olarak yerleştirilebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 27 - Aygıt çıkışları için standart sayfa F'ye geçiş ölçüsü |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle cihaz girişine tam olarak girebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 28 - Aygıt çıkışları için standart sayfa H'ye geçiş ölçüsü |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle cihaz girişine tam olarak girebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 29 - Aygıt çıkışları için standart sayfa J'ye geçiş ölçüsü |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle cihazın girişi J'ye tam olarak yerleştirilebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 30 - Aygıt çıkışları için standart sayfa L'e geçiş ölçüsü |
Ölçüm cihazının 60N'den fazla olmayan bir kuvvetle cihaz girişine tam olarak girebileceğini kontrol etmek için |
| IEC60320-3 |
Şekil 31 - İlk temas kontrol noktası ölçümleri (0.2A) |
Uygun ölçüm, bağlantının her soket temasının giriş deliğine 5N'den fazla olmayan bir kuvvetle uygulanır. ölçüm tam olarak yerleştirildiğinde,ölçüm cihazının (kontak ölçüm cihazı) daha uzun iğnesi temas etmelidir ve daha kısa iğnesi (kontak ölçüm cihazı olmayan) temas etmelidir.. |
| Şekil 31 - İlk temas kontrol noktası (2.5A) için ölçümler |
| Şekil 31 - İlk temas kontrol noktası ölçümleri (6A) |
| Şekil 31 - İlk temas kontrol noktası ölçümleri (10A) |
| Şekil 31 - İlk temas kontrol noktası ölçümleri (16A-E) |
| Şekil 31 - İlk temas kontrol noktası ölçümleri (16A-L) |
