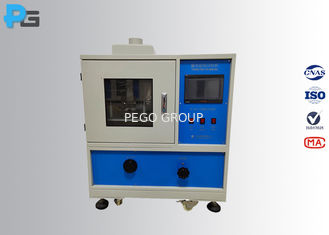

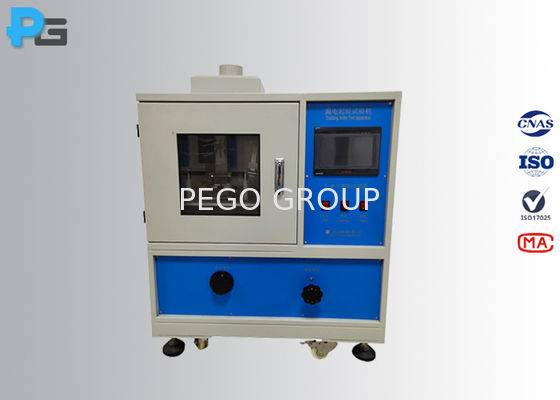

IEC60112 Yanıcılık Testleri İzleme İndeksi Test Aletleri
1. Giriş
Buİzleme endeksi test cihazıIEC 60112, GB/T 4207, IEC 62368-1 5. maddesine göre tasarlanmıştır.4.3.3, IEC60598-1 Bölüm 13.4, IEC60601-1 Bölüm 8.9.1.7, IEC60335-1 madde 29, IEC61010-1 madde 6.7.1.3, IEC60884-1 28. madde.2, ve BS1363-1 Bölüm 8.2 Ek C. Lambalar, ev aletleri, IT/AV cihazları ve elektrik aksesuarları üzerindeki malzeme testlerinde yaygın olarak kullanılır.izleme direnci indeksiİzleme endeksi testçisi tarafından ölçülen, nemli bir ortamda çalışan elektrikli ekipmanlarda kullanılan hammaddelerin izleme direnci seviyesini belirleyebilir.izleme indeksi test cihazı7 inçlik bir renk dokunmatik ekran, PLC, ithal tıbbi sınıf titrasyon pompası, yüksek güç voltaj düzenleyicisi ve saf platin elektrotları ile donatılmıştır.
2- Standart.
- IEC60112 Katı yalıtım malzemelerinin kanıtını ve karşılaştırmalı izleme endekslerini belirleme yöntemi
- IEC60598-1 Aydınlatıcılar: 1. bölüm: Genel gereksinimler ve testler 13. madde.4
- IEC62368-1 Ses/video, bilgi ve iletişim teknolojisi ekipmanları ¢ Bölüm 1: Güvenlik gereksinimleri 5. madde4.3.3
- IEC60601-1 Tıbbi elektrikli ekipman-Bölüm 1: Temel güvenlik ve temel performans için genel gereksinimler 8. madde.9.1.7
- IEC60335-1 Ev ve benzeri elektrikli cihazlar Güvenlik Bölüm 1: Genel Gereksinimler 29. madde
- IEC61010-1 Tıbbi elektrikli ekipman - Bölüm 1: Temel güvenlik ve temel performans için genel gereksinimler 6. madde.7.1.3
- IEC60884-1 Ev içi ve benzer amaçlar için fişler ve prizler2
- BS1363-1 13 A fişleri, prizler, adaptörler ve bağlantı üniteleri 1. bölüm: yeniden bağlanabilir ve yeniden bağlanamayan fişler için spesifikasyon
3. Parametreler
| Kontrol sistemi |
7 inçlik renk dokunmatik ekran + PLC |
| Elektrot malzemesi |
Platin (Pt) saflığı ≥ 99% |
| Elektrot boyutu |
(2mm±0.1mm) × ((5mm±0.1mm) × ((40mm±5mm), uzunluğu ≥12mm, çakmak kenarının açısı: 30°±2° |
| Elektrot mesafesi |
4.0mm±0.1mm, açı: 60°±5° |
| Elektrot basıncı |
1.00±0.05N |
| Elektrot voltajı |
100~600V |
| Damlaların yüksekliği |
35mm±5mm ayarlanabilir |
| Damlaların büyüklüğü |
20 damla: 0. 380g~0. 480g, 50 damla: 0. 997g~1. 147g |
| Damla aralığı |
30s±5s, 50 damla: 24.5min±2min |
| Test çözeltisinin direnci |
A çözeltisi: 0.1%NH4Cl, 3.95±0.05Ωm, B çözeltisi: 1.98±0.05Ωm |
| Damla sayısı |
0~9999 (ön ayarlanabilir, kayıt ve görüntü) |
| Rüzgar hızı testi |
0.2m/s |
| Kısa devre akım düşüşü |
1.0A±0.1A düşüşü %10 |
| Sızıntı göstergesi |
0.50A±10%, 2.00s±10% |
| Standart |
IEC60112, UL746A, ASTM D 3638-92, DIN 53480 |
| Aksesuarlar |
Damlatma sistemi, cam eşyaları, blok ölçer, elektrotlar vb. |
| Dış boyut |
800mm (W) * 500mm (D) * 970mm (H) |
| Çalışma gücü |
220V/50Hz, 1KVA |
4PTI nedir?
PTI'ye Proof Tracking Index denir, elektrik izlemesi olmadan 50 damla elektrolite maruz kalan malzemenin voltaj değeri, birim voltdur.
5CTI nedir?
CTI, karşılaştırmalı izleme indeksi olarak adlandırılır. Malzemenin yüzeyinin elektrik izleme oluşturmadan 50 damla elektroliti dayanabileceği en yüksek voltaj değeri, voltdur.
6Hangi test çözeltileri kullanılacak?
Normalde A çözeltisi kullanılır. En az 99,8% saflıkta olan analitik reagans derecesinde susuz amonyum klorür (NH4Cl) yaklaşık 0,1T ağırlıkta çözülür.İyonsuz su ile 3'lük bir direnç elde edilir..95±0.05) Ωm (23±1) °C.
7Şekil.
