Standart: | IEC60529, JIS D0203 | Test seviyesi: | IPX3, IPX4, IPX4K, R1, R2, S1, S2 |
---|---|---|---|
kontrol modu: | PLC+dokunmatik ekran | Yapılandırma: | test odası, salınımlı tüp, bobin, döner tabla |
çalışma boyutu: | örnek başına özelleştirilmiş | çalışma gücü: | 380V/50Hz (3 faz 5 telli) |
Vurgulamak: | Su Geçirmezlik Test Odası JIS D0203,IEC60529 Su Geçirmezlik Test Odası |
IEC60529'a göre IPX3/4 Testi ve JIS D0203'e göre R1/R2 S1/S2 Testi için Suya Dayanıklılık Kapsamlı Test Odası
1. Giriş

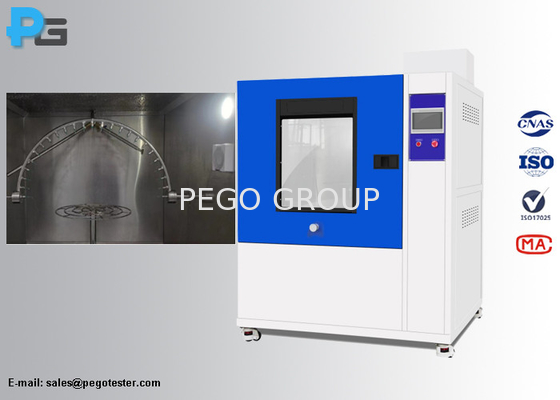

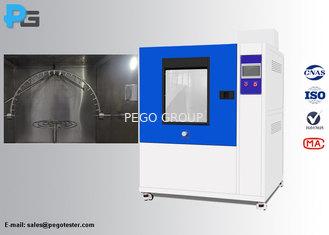

Su geçirmez test odası, R1/R2/S1/S2 testleri için JIS D0203 ve IPX3/IPX4/4K testleri için IEC60529 test gereksinimlerini karşılamak üzere tasarlanmıştır.R1/R2 yağmur testleri için 2 yağmur nozullu döner boru, S1/S2 sprey testleri için 40 sprey nozullu döner boru, her ikisi de kesinlikle JISD0203'e göre tasarlanmıştır.IPX3/4 testi için salınan tüp, kesinlikle IEC60529'a göre tasarlanmıştır, tüp yarıçapı, 25 nozul ve 0,4 çapa sahip R400'dür.Bu ekipman, bobini ve döner tüpü bir test odasına koyar, R1, R2, S1, S2 testleri ayrı ayrı veya aynı anda yapılabilir ve IPX3, IPX4, IPX4K testleri ayrı ayrı yapılabilir.Canlı testi desteklemek için test odasının duvarına numune için su geçirmez bir priz takılmıştır, ön panel deneysel sürecin kolay gözlemlenmesi için şeffaftır.
Tip | Sembol | Test Amacı | Test metodu |
Yağmur Testi | R1 | Su doğrudan temasına karşı otomobil parçaları | su basıncı: 0,01Mpa, su akışı: 1,9L/dk, su sıcaklığı: normal sıcaklık, test süresi: 10dk |
R2 | Yağmur veya sprey su dolaylı temasına karşı otomobil parçaları | su basıncı: 0,03Mpa, su akışı: 3,2L/dk, su sıcaklığı: normal sıcaklık, test süresi: 10dk | |
Püskürtme Testi | S1 | Yağmur veya jet su doğrudan temasına karşı otomobil parçaları | su basıncı: 0,10Mpa, su akışı: 24,5L/dk, su sıcaklığı: normal sıcaklık, test süresi: 30dk |
Ö2 | Ritide karşı otomobil parçaları | su basıncı: 0,30Mpa, su akışı: 39,2L/dak, su sıcaklığı: normal sıcaklık, test süresi: 1 saat | |
Püskürtme Testi | IPX3 | Püskürtme suyuna karşı muhafaza | dikeyden püskürtme±60 derece, su akışı: delik başına 0,07L/dk±5%, test süresi: 10dk |
IPX4 | Sıçrayan suya karşı muhafaza | püskürtme±180 derece dikey, su akışı: delik başına 0,07L/dk±5%, test süresi: 10dk | |
IPX4K | Arttırılmış basınçla sıçrayan suya karşı korumalı | dikeyden püskürtme±180 derece, su akışı: delik başına 0,6L/dk±5%, basınç: yaklaşık 400Kpa, test süresi: 10dk |
2. Parametre
Çalışma Odası boyutu | 1000*1000*1000mm (L*D*H) |
Dış Boyut | 1450*1220*1920mm (L*D*H) |
Pikap Çapı | φ400mm |
Pikap Yük Ağırlığı | 50kg |
Ağırlık kaldırmak | 500-800mm |
Pikap Hızı | 1 -17 dev/dak |
Pikap dönüş yönü | İleri döndürme / geri döndürme ve dönüşümlü olarak ileri döndürme / aralıklı döndürme |
Test zamanı | 0-999 dakika |
Ağırlık | yaklaşık 250kg |
Çalışma Gücü | AC 380V±10%/ 50Hz±10% |
Numunenin güç kaynağı | 220V |
Güç | 1.0KW |
Güvenlik koruma fonksiyonu | Sızıntı koruması, su sıkıntısı koruması, kısa devre koruması |
Çalışma sıcaklığı | 5°C~35°C (sıcaklık), ≤85% (BN), 86kPa~106kPa (basınç) |
Aksesuarlar | Su filtresi*2, test iğnesi*100, 3 damarlı kablo*1 (3 m) |
IPX3/4 parametreleri | |
Tüp Yarıçapı | 400mm |
Tüp Akışı | IPX3=1,1 L/dk;IPX4=1,8 L/dk;IPX4K=15L/dk |
Basınç | IPX3=80Kpa, IPX4=80Kpa;IPX4K=400Kpa (0-500Kpa ayarlanabilir) |
Düşme açıklığı (mm) | IPX3/IPX4=0,4 mm, IPX4K=0,8 mm |
Diyafram aralığı | 50mm |
Tüp iç çapı | 15mm |
Tüp açısı | 120º (IPX3), 350º (IPX4) veya özel ayar |
Tüp hızı | ileri geri 1200*2: 4s;ileri geri 3600*2:12s |
JIS D0203 R1/R2 parametresi | |
Yağmur başlığı | Kesinlikle JIS D0203 standardının şekline göre tasarlanmıştır |
Basınç | R1=0.01MPa, R2=0.03MPa |
Meme sayısı | 2 adet |
Püskürtme suyu zaman aralığı | 0~99h59m, ayarlanabilir |
Tüp mil etrafında döner | 1~23 dev/dak, ayarlanabilir |
JIS D0203 S1/S2 parametresi | |
Sprey ağızlığı | Kesinlikle JIS D0203 standardının şekline göre tasarlanmıştır |
Basınç | S1=0.1MPa, S2=0.3MPa |
meme çapı | Φ1.2mm |
Meme sayısı | 40 adet |
Püskürtme suyu zaman aralığı | 0~99h59m, ayarlanabilir |
Tüp mil etrafında döner | 1~23 dev/dak, ayarlanabilir |
3. Özellikler
● IPX3/IPX4/IPX4K/R1/R2/S1/S2 testleri için.
● Ekipmanın kabuğu yüksek kaliteli çelik levhadan yapılmıştır ve ekipmanın iç haznesi ve döner tabla SUS304# paslanmaz çelikten yapılmıştır.
● Kutu tipi yapı, dahili su deposu, su geri dönüştürülebilir.Su depolama tankına, su girişinin otomatik kontrolüne ve düşük su seviyesi alarm algılamasına su seviyesi şamandıra valfi takılmıştır.
● Kapıda sertleştirilmiş camdan yapılmış şeffaf bir gözetleme penceresi vardır ve hazneye test durumunu gözlemlemeye uygun LED aydınlatma yerleştirilmiştir.
● Salınım tüpü ve bobinler Çin markalı step motorla çalıştırılır, salınım tüpünün dönüş hızı ve açısı tam olarak ayarlanabilir, bobinin dönüş hızı tam olarak 23 dev/dak olarak ayarlanabilir.
● IPX3/4 salınımlı boru ve JISD0203 yağmur nozulları ve püskürtme nozullarının akışı ve basıncı, panel üzerinde manuel olarak kontrol edilebilir.
● Döner tabla, Çin markalı kademeli motorla çalıştırılır, hız ve açı dokunmatik ekranda ayarlanabilir (ayarlanabilir), standart aralık dahilinde doğru ve kademesiz olarak ayarlanabilir ve ileri ve geri dönüşü otomatik olarak kontrol edebilir (ileri ve geri: uygun Sargıyı önlemek için canlı test için).
● Numuneyi çalıştırmak için haznenin duvarına su geçirmez bir priz (AC220V/10A) takılıdır, güç açma ve kapatma süresi dokunmatik ekrandan kontrol edilebilir: KAPALI (0-999DK)-AÇIK (0 -999MIN)-OFF (O-999MIN), testler sırasında enerji verilmesi ve kesilmesi gereken numuneye uygundur.
● Test süresi 0-999dk (ayarlanabilir) aralığında önceden ayarlanabilir.
● Püskürtme uçlarının tıkanmasını önlemek için yerleşik bir su filtresi vardır ve düzenli olarak değiştirilmesi kolaydır.
● Çekirdek sistem 7 inç ekran ve Panasonic PLC'den oluşmaktadır, elektronik bileşenler LG ve Omron gibi dünyaca ünlü markalar tarafından yapılmaktadır.Kablolama işlemi, Çin ulusal standartlarının gereksinimlerini karşılar, elektrik panosu düzeni makul, kablolama sağlam ve net bir şekilde işaretlenmiştir.
● R1, R2, S1, S2 bağımsız çalışabilir, IPX3, IPX4 ve IPX4K bağımsız çalışabilir.
