IEC 62196-1 Elektrikli Araç IPX3 ve IPX4 Salınımlı Tüp Su Geçirmez Test Makinesi
1. Salınımlı tüp su geçirmez test makinesinin tanıtımı:
Salınımlı boru su geçirmez test makinesi, IEC60529 şekil 4, madde 14.2.3 ve 14.2.4'e göre tasarlanmıştır ve IEC62196-1 maddesi 20.2 standardının gerektirdiği şekilde tasarlanmıştır.Püskürtme (IPX3) ve su sıçramasına (IPX4) karşı korumayı doğrulamak için uygulanan test, elektrikli araç, fiş ve toplayıcı, elektronik, armatür, elektrikli bileşenler, otomobil parçaları vb. sektörlerde yaygın olarak kullanılmaktadır.IPX3 ve IPX4 su geçirmez test ekipmanı, salınımlı tüpler (R200 ila R1600), döner tabla, su deposu, kontrol üniteleri (dokunmatik ekran+PLC), akış ölçer, basınç göstergesi vb.'den oluşur. Salınımlı tüp, SUS304 paslanmaz çelikten yapılmıştır.
IPX3: salınımlı borunun merkez noktasının her iki yanında 60°'lik bir yay üzerinde püskürtme delikleri vardır (diğer delikler bloke edilmiştir), toplam akış hızı standart gereklilik olarak ayarlanır, test edilecek mahfaza merkez noktasına yerleştirilir Yarım daire şeklinde, tüpün dikeyin her iki tarafında 120°, 60°'lik bir açıyla salınması sağlanır, bir tam salınım süresi (2x120°) yaklaşık 4 saniyedir ve test süresi 5 dakikadır.Daha sonra kabuğu yatay yönde 90° döndürün ve 5 dakika test edin; salınım tüpünün izin verilen maksimum yarıçapı 1600 mm'dir.
IPX4: salınımlı borunun yarım dairenin 180°'lik kısmının tamamı boyunca püskürtme delikleri vardır, toplam akış hızı standart gereksinime göre ayarlanır ve bir akış ölçer ile ölçülür.Tüpün dikeyin her iki tarafında 180° ve neredeyse 360°'lik bir açıyla salınması sağlanır ve bir tam salınım (2*360°) için gereken süre yaklaşık 12 saniyedir.Testin süresi 10 dakikadır.Test mahfazasının desteği, su yönlendirici olmasını önlemek için delikli olmalıdır;Salınım tüpünü her yönde maksimuma döndürün, böylece kabuk her yöne sıçrayacaktır.
2. Salınımlı tüp su geçirmez test makinesinin özellikleri:
● IPX3 ve IPX4 testleri için
● Ekipmanın ve döner tablanın kasası paslanmaz olması için SUS304# paslanmaz çelikten yapılmıştır.
● Çift sütunlu yapıyı benimser, kurulumu kolaydır ve sabit dönüş sağlar.
● Ayarlanabilir tekerleklerle donatılması, ekipmanın taşınmasını kolaylaştırır.
● Tank ekipmanın altındadır, Su yüzer küresel vana yardımıyla su seviyesi otomatik olarak kontrol edilir ve düşük su seviyesinden kaynaklanan hasarlardan korunmak için yüksek veya düşük seviyede alarm verilir.
● Salınımlı tüp tahriki: Düşük gürültü ve yüksek doğruluk özelliklerine sahip Panasonic servis motorunu benimser.
● Döner tabla tahriki: Çin markalı step motoru benimser, dokunmatik ekranla hızı ve açıyı ayarlayabilir ve yönleri otomatik olarak kontrol edebilir (canlı test yapmak için numunelere uygundur).
● Güç için zaman ayarı: güç kapalı: 0-999 dak-güç açık: 0-999 dak-güç kapalı: 0-999 dak
● Kontrol bileşenleri: 7 inç dokunmatik ekran+ Panasonic PLC.
3. Salınımlı tüp su geçirmez test makinesinin parametresi
| Modeli |
IPX34C |
| Tüp Yarıçapı |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Dış boyut (U*G*Y, m) |
4*3,2*2,8 |
3,6*3*2,6 |
3,2*2,4*2,4 |
2,85*2,02*2,350 |
2,4*1,8*2 |
2*1,4*1,8 |
/ |
/ |
| Teslimat hızı (L/dak) |
0~10 |
0~10 |
0~6 |
0~6 |
0~4 |
0~3 |
/ |
/ |
| Döner tablanın çapı (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Döner tablanın yüksekliği (mm) |
1750~2350 |
1750~2350 |
1350~1950 |
1300~1700 |
950~1550 |
550~1000 |
/ |
/ |
| Nozulların açıklığı (mm) |
0,4 |
| Borunun iç çapı |
15mm |
| Su deposu kapasitesi |
30L |
| Tüp açısı |
1200(IPX3), 3600(IPX4) veya kullanıcı tanımlı |
| Tüpün dönme hızı |
2*120 için 4'ler02*360 için 12s0veya kullanıcı tanımlı |
| Tüp malzemesi |
SUS304 paslanmaz çelik |
| Döner tablanın dönüş hızı |
1~5 dev/dak |
| Maks.döner tablanın yük taşıma kapasitesi |
50kg |
| Döner tabla döndürme yöntemi |
İleri veya ileri ve geri dönüşüm |
| Koruma |
Elektrik kaçağı, hidropeni, kısa devre |
| Çalışma gücü |
AC 220V/50Hz, 1KW (Elektrikli kablo + nötr kablo + koruyucu topraklama kablosu) |
| Çalışma şartları |
5°~35°C (sıcaklık), ≤85% (RH), 86kPa~106kPa (basınç) |
| Aksesuarlar |
Su filtresi*1, test iğnesi*100, 3 damarlı kablo*1 (3m) |
| Su kaynağı |
1). Kullanıcının kurulum sahasındaki ekipman için su basıncı 0,2Mpa'dan az olmayan bir su kaynağı yapılandırması ve 4/8 inçlik bir musluk takması gerekir.
2). Musluk ekipmandan en fazla 2 metre uzakta olmalıdır.
|
| Site için gereklilik |
Zemin düz, drenaj engellenmemiş, zemin ve duvarlar su geçirmez ve zemin drenajı veya drenaj hendeği ayarlanmış |
| Güç anahtarı gereksinimi |
1).Kullanıcının, kurulum sahasındaki ekipmana karşılık gelen kapasitedeki kaçak koruma hava anahtarını yapılandırması gerekir ve bu anahtar, ekipmanın kullanımından bağımsız olmalıdır.
2).Bıçaklı anahtar veya priz kullanmak yasaktır.
3). Sızıntı korumalı hava anahtarı ekipmandan 2 metreden fazla uzakta değildir.
|
| Yarıçap (mm) |
IPX3 |
IPX4 |
| Açık delik sayısı |
Toplam su akışı |
Açık delik sayısı |
Toplam su akışı |
| L/dak |
L/sa |
L/dak |
L/sa |
| 200 |
8 |
0,56 |
33.6 |
12 |
0,84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

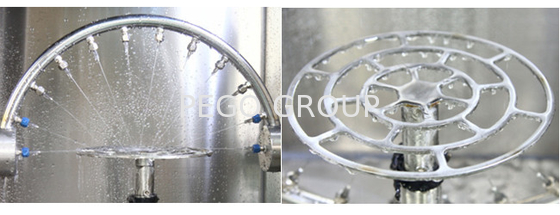

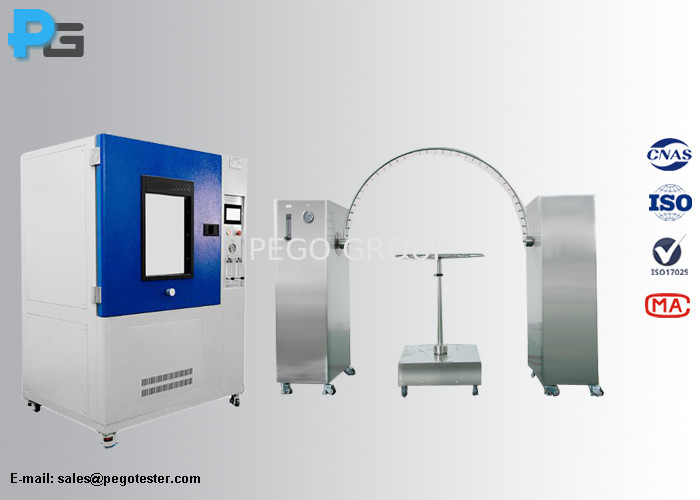

4. Salınımlı tüp su geçirmez test makinesinin resmi
5. Salınımlı tüp su geçirmez test makinesinin Paketleme Listesi
| 1 |
Sütun kutusu |
2 |
| 2 |
Salıncak Tüpü |
1 |
| 3 |
Pikap |
1 |
| 4 |
Mavi İğne |
100 |
| 5 |
Paslanmaz Çelik Fiş |
birçok |
| 6 |
0.35mm İğne |
1 |
| 7 |
O-ring mühür |
1 |
| 8 |
Allen anahtarı |
1 |
| 9 |
Salınım borusu için vidalar |
6 |
| 10 |
Aniloks tüpü |
6m |
| 11 |
Raptiye |
4 |
| 12 |
Filtre |
1 |
| 13 |
Filtre Anahtarı |
1 |
