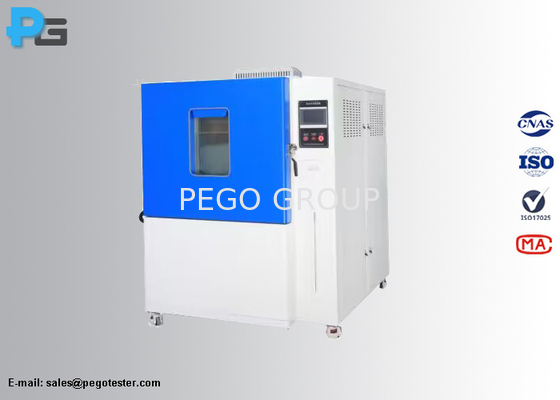

ISO 16750-4 Yol aracının sistemini veya bileşenini test etmek için buz suyu şok testi odası
1. Giriş
Buzlu su şok test odası, aşağıdaki test gereksinimlerini karşılamak üzere tasarlanmıştır:ISO16750-4 maddesinin 5. bölümü.4.2 ve 5. madde.4.3. Aygıt, sıçrama suyu testi ve daldırma testi ayrı ayrı yapabilir.ve 1 saat boyunca Tmax'da ısıtın (veya DUT sıcaklık stabilizasyonuna ulaşıncaya kadar), daha sonra bir jet kullanarak DUT'u 3 saniye boyunca soğuk su (0 °C ~ + 4 °C) ile püskürtün. Daldırma tankı (soğuk su tankı), daldırma testini gerçekleştirirken ısıtma odasının altında bulunur.DUT'u ısıtma odasında 1 saat boyunca Tmax'da çalıştırmak (veya DUT sıcaklık stabilizasyonuna ulaşana kadar), cihaz hala çalışırken, ≥10 mm derinlikte soğuk su tankına 5 dakikalığına batırılır.
Buzlu su şok testi, soğuk sudan kaynaklanan bir termal şoku simüle etmek için yapılır ve aracın sıçrama alanlarındaki ürünlere uygulanır.Amaç, sıcak bir sistem veya bileşen üzerinde soğuk suyun sıçramasını taklit etmektir.Kışın bir araç ıslak yollarda sürüldüğünde oluşabileceği gibi, arıza modları, farklı sıcaklık genişleme katsayısı nedeniyle kaynaklanan malzemelerin mekanik çatlaklanması veya mühürleme arızasıdır.Dondurulmuş su şok testini gerçekleştirmek için iki alternatif yöntem olan sıçrama suyu testi ve daldırma testi.
2. Özellikleri
● Buz su sıçrama testi ve daldırma testi için
● Odanın iç duvarı paslanmaz olmasını sağlamak için SUS316# paslanmaz çelikten yapılmıştır.
● Isı yalıtım malzemesi: Isı yalıtım performansını sağlamak ve odada dengelenmiş ve istikrarlı bir sıcaklık sağlamak için yüksek yoğunluklu cam lif pamuk.

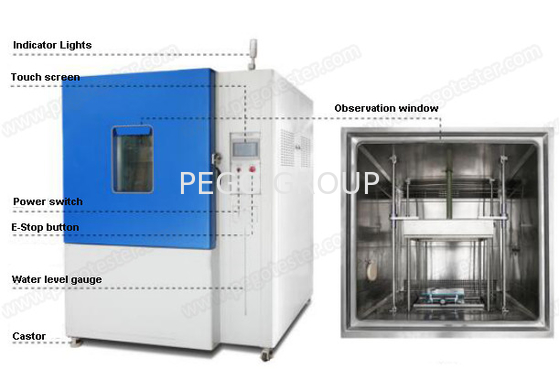

● İç deneme durumunu gözlemlemek için uygun olan, kapıda şeffaf bir gözlem penceresi (çok katmanlı içi kalınlaşmış cam) ve LED aydınlatma ile donatın.
● Deneme deliği (diametri 100 mm) cihazın sol tarafına monte edilir ve dış test güç hatları veya sinyal hatları için kullanılabilir.
● Kontrol bileşenleri: 7 inçlik dokunmatik ekran + PLC. Elektriksel bileşenler LS, Omron vb. tarafından yapılır. Kablolama süreci Çin ulusal standartlarının gereksinimlerini karşılar,Elektrik panosunun düzeni makul, kablolama sağlam ve işaret açık.
● Ekipmanın soğutma sistemi altta kurulmuştur. Kompresör soğutma etkisini ve güvenilirliğini sağlamak için Fransız Taikang markasını benimser.Kondensasyon yöntemi hava soğutmasıdır., ve çevre dostu R404R soğutucu kullanılır.Tüm sistem boru hattı soğutma sisteminin uzun süre istikrarlı çalışabileceğini onaylamak için basınçlı 48H sızıntı testi geçti. kabuk ısı değiştiricisi tuzlu su korozyonunu önlemek için SUS316# paslanmaz çelikten yapılmıştır;
● Buzlu su ile sıçrama testi: nozel test odasının sağ tarafına sabitlenir; sıçrama mesafesi örneği hareket ettirerek ayarlanır
● Slot Jet, SUS316'dan yapılmıştır ve ISO16750-4 figürüne göre sıkı bir şekilde tasarlanmıştır.
● Denizaltı testi: Denizaltı testi buzlu su sıçrama testi ile aynı anda yapılmamaktadır.ve doğrudan test odasından daldırma tankına aktarılabilir.Dondurma süresi 1 ila 5 dakika aralığında ayarlanabilir, döngü sayısı 1 ila 999 kez ayarlanabilir ve su tankındaki sıcaklık geri kazanma süresi 30 dakikadır.
●Ekipmanın boru hatlarının ve iç kutunun otomatik temizleme fonksiyonu vardır.
3. Parametreler
| Isıtma odasının boyutu | L1000mm*D1000mm*H1000mm |
| Genel boyut | L1600mm*D1950mm*H2300mm |
| Asılı sepetin boyutu | L500mm*D500mm*H500mm |
| Daldırma tankının boyutu | L600mm*D600mm*H600mm |
| Asılı sepetin taşıma kapasitesi | 50KG |
| Daldırma tankının hacmi | Yaklaşık 200 litre |
| Çırpma testi parametreleri: |
| Çöğütme nozlu | Slot jet*1 (temizlik için ayırılabilir)
 |
| Fırın pozisyonu | İç odanın sağ tarafı.
|
| Test edilen cihazla nozel arasındaki mesafe | (325±25) mm (dudak ayarlama) |
| Sıcaklık aralığı (sıcaklama odası) | NT2deniz suyu |
| Isıtma hızı | NT1dışarıya dönüştürme |
| Çırpma suyunun sıcaklığı | 0°C~+4°C |
| Soğutma hızı | +25°C~2°C≤ 60 dakikalık |
| Su akışı | (3~4) L/3s |
| Test sıvısı | İyonsuzlaştırılmış su veya +3% Arizona ince toz (kullanıcı toz hazırlar)
* geri dönüştürülebilir |
| Döngü başına enjeksiyon süresi (30 dakikalık) | 3s, ara süresi:29min57s (dokunmatik ekran ayarları) |
| Dönem sayısı (pırıltı testi) | 100 (dokunmatik ekran ayarları) |
| Denizaltı testi parametresi: |
| Test sıvısı | İyonsuz su; %5 NaCl eklenmiş olabilir. |
| Su sıcaklığı | 0°C~+4°C |
| Asılı sepetin kaldırma hızı (geçiş süresi) | ≤20S |
| Dalış süresi | 1-99 dakika ( ayarlanabilir) |
| Dönem sayısı (denizaltı testi) | 1-99 (düzenebilir) |
| Daldırma tankının su sıcaklığının tekdüzeliği | ±0,5°C |
| Su sıcaklığı soğutma yöntemi | Boru hattı dolaşım suyu soğutması |
| Toz karıştırma yöntemi | Boru hattı dolaşım suyu karıştırma |
| Örnek tablo | Kaldırılabilir |
| Çalışma gücü | 380V/50Hz (3 faz 4 tel + koruyucu zemin) |
4Sıkça Sorulan Sorular
1) Ekipmanın kurulması gerekiyor mu?
Pego: Hayır, ekipman bütün olarak gönderilecektir, kullanıcı ekipmanı aldıktan sonra doğrudan testi yapabilir.
2) Ekipman paslanır mı?
Pego: Hayır, odanın kabuğu ve daldırma tankı SUS316# paslanmaz çelikten yapılmıştır. SUS304 paslanmaz çelik ile karşılaştırıldığında, malzeme SUS316 daha korozyona dayanıklıdır.
3) Garanti süresi nedir? ve satış sonrası hizmeti nasıl alabiliriz?
Pego: Kullanıcı malları aldıktan sonra garanti süresi 12 aydır. Satış sonrası sorunların% 95'i mühendis ekibimiz tarafından uzaktan hizmetle çözülebilir.Müşteriler sorun bildirildikten sonra iş gününde 24 saat içinde bir yanıt alacaktırDeneyimlerimize göre, sorunların çoğu mühendisimizin rehberliğiyle ortadan kaldırılabilir, sorunların sadece küçük bir kısmı parça arızasından kaynaklanır.Çünkü marka bileşenleri kullanıyoruz.Eğer parçalar hasar görürse, yenisini değiştirmek için göndereceğiz, yeni parçalar garanti süresi içinde ücretsiz olarak ödenir.Ve ayrıca kendi ekibimiz hasarlı parçaları nasıl değiştireceğimizi öğretecek..
