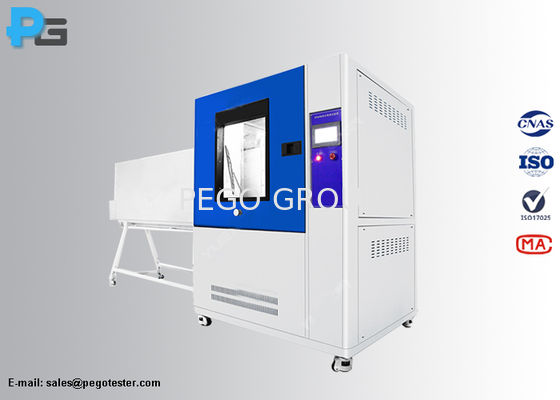

Yüksek Basınçlı Su Geçirmez Termal Test Odası IEC60529 ISO20653 IPX5 IPX6 IPX9K İçin
IPX5 IPX6 IPX9K için IEC60529 / ISO20653 Yüksek Sıcaklık Yüksek Basınçlı Su Jeti Test Odası
Giriş
IPX69K Yüksek Sıcaklık Yüksek Basınçlı Su Jeti Püskürtme Test Odası, IEC60529, DIN40050-9 şekil 7 ve ISO20653 şekil 8 ve 9 standartlarına göre tasarlanmıştır. Bu ekipman, 7 inçlik bir LCD dokunmatik ekran ve PLC (Panasonic) otomatik kontrol sistemi aracılığıyla kullanıcı tanımlı parametrelerle IPX5, IPX6, IPX6K ve IPX9K testleri gerçekleştirir. Paslanmaz çelik nozüller, döner tabla ve iç kutu ile üretilmiş olup, canlı test için yerleşik bir su geçirmez soket içerir. Karayolu taşıtlarındaki, motorlardaki, elektrikli bileşenlerdeki ve otomotiv parçalarındaki elektrikli ekipmanların su geçirmezlik testleri için idealdir, performans değerlendirmesi ve ürün iyileştirmesi sağlar.
IPX5 Su Jetleri
Herhangi bir yönden bir nozül (6,3 mm) tarafından muhafaza üzerine püskürtülen suyun zararlı etkileri olmamalıdır. Test süresi: en az 15 dakika, hacim: dakikada 12,5 litre, mesafe 3 m'de basınç 30 kPa.
IPX6 Güçlü Su Jetleri
Herhangi bir yönden muhafaza üzerine güçlü jetler (12,5 mm nozül) halinde püskürtülen suyun zararlı etkileri olmamalıdır. Test süresi: en az 3 dakika, hacim: dakikada 100 litre, mesafe 3 m'de basınç 100 kPa.
Artırılmış Basınçlı IPX6-K Güçlü Su Jetleri
Herhangi bir yönden muhafaza üzerine yüksek basınç altında güçlü jetler (12,5 mm nozül) halinde püskürtülen suyun zararlı etkileri olmamalıdır. Test süresi: en az 3 dakika, Su hacmi: dakikada 75 litre, Basınç: mesafe 3 m'de 1000 kPa.
IPX9K Yüksek Basınç/Buhar Su Jeti Temizliği
Yüksek basınçlı yüksek sıcaklıkta dört yönden (00, 300, 600, 900) muhafaza üzerine püskürtülen suyun zararlı etkileri olmamalıdır. Test süresi: yön başına 30 saniye, su hacmi: dakikada 14~16 litre, basınç: 8000~10000 Kpa, sıcaklık: 80±5℃, test mesafesi: 100 ila 150mm.
Özellikler
- Yüksek kaliteli çelik plaka, fırın verniği ile kaplama.
- Oda içi ve destek SUS304# paslanmaz çelikten yapılmıştır.
- Kolay kullanım ve otomatik kontrol için 7 inç dokunmatik ekran ve PLC çekirdek kontrol bileşeni.
- Dokunmatik ekran aracılığıyla ayarlanabilir hız ve açılı yüksek kaliteli step motor.
- Dokunmatik ekran ayarları ile IPD sıcaklık kontrolü.
- Test süresi: 0-999dk ayarı, otomatik durdurma.
- Kapsamlı koruma: kaçak, su kıtlığı, taşma, kısa devre ve kapı indüksiyon koruması.
- Geri dönüşüm kabiliyetine sahip, bilyalı valf kontrollü ve düşük su seviyesi alarmına sahip yerleşik su deposu.
- Test izleme için temperli cam ve LED ışıklı şeffaf gözlem penceresi.
Özellikler
| Model |
IPX69K |
| Çalışma boyutu (mm) |
1200*1200*1200 (U*G*Y) |
| Dış boyut (mm) |
4200*1380*2050 (U*G*Y) |
| IPX5 nozül çapı |
Φ6.3mm |
| IPX6 nozül çapı |
Φ12.5mm |
| IPX5/6 için test mesafesi |
2.8m (nozüllerden döner tabla merkezine olan mesafe) |
| Nozül sabitleme yöntemi |
Mekanik sabitleme (otomatik veya Programlanabilir nozül tabancası açısı ayarlanabilir) |
| IPX9K için nozül sayısı |
4 |
| Nozül konumu |
00, 300, 600, 900 (dikey dağılım) |
| IPX9K için test mesafesi |
100~200mm (ayarlanabilir) |
| Test süresi |
Konum başına 30 saniye |
| Ağırlık taşıma |
50kg |
| Test süresi |
0~9999s (önceden ayarlanabilir) |
| Döner tabla çapı |
Φ600mm |
| Döner tabla kaldırma modu |
Manuel ayarlanabilir |
| IPX5 akış hızı |
12.5±0.625 (L/dk) |
| IPX6 akış hızı |
100±5 (L/dk) |
| IPX9K sıcaklığı |
RT. Veya 80±5℃ |
| IPX9K su basıncı |
8000-10000Kpa |
| Döner tabla dönüş hızı |
4-10 dev/dak (ayarlanabilir) |
| Çalışma gücü |
380v/50Hz, 15KW |
| EUT gücü |
220V |
| Koruma |
Kaçak koruması, su kıtlığı koruması, kısa devre koruması, indüksiyon koruması |
